Resposta:
A eficácia de uma estrutura de placa sujeita a compressão depende da sua forma. Para cada distribuição de carga, existe uma forma ideal associada que transfere as cargas para as fundações utilizando o mínimo de material possível.
Como a utilização de um sistema estrutural geralmente especifica vários estados de carga, por razões puramente estratégicas, recomenda-se alinhar a forma ideal com a carga principal (carga permanente) do modelo.
O programa RFEM ajuda-o a encontrar estas formas de modelos em conjunto com o módulo adicional RF-FORM-FINDING. O processo de determinação da forma subjacente muda a posição dos nós de malha de EF no espaço com base numa carga especificada, de modo que a nova posição dos elementos transfira a carga principalmente através da capacidade portante da membrana. A utilização explícita da resistência a esforço normal das barras e da resistência a esforço da membrana dos elementos da superfície resulta em estados de tensão constantes nas secções. Este estado livre de tensões faz uma utilização otimizada das secções e permite uma estrutura muito eficaz com o mínimo de entrada de material.
Este processo tanto pode ser aplicado às habituais estruturas de cabos e membranas constituídas por elementos flexíveis sujeitos a tração, bem como a estruturas de vigas rígidas e de cascas comprimidas.
Para desenvolver uma forma ideal de placa comprimida no RFEM, proceda da seguinte forma:

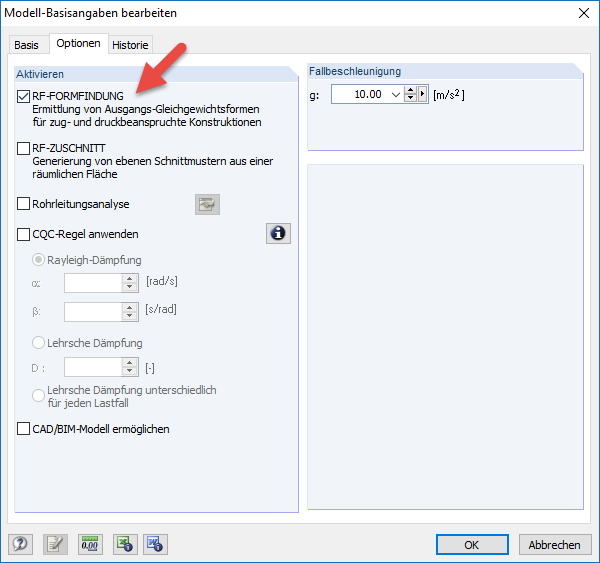

- Ativação do módulo RF-FORM-FINDING nos "Dados gerais" do separador "Opções"

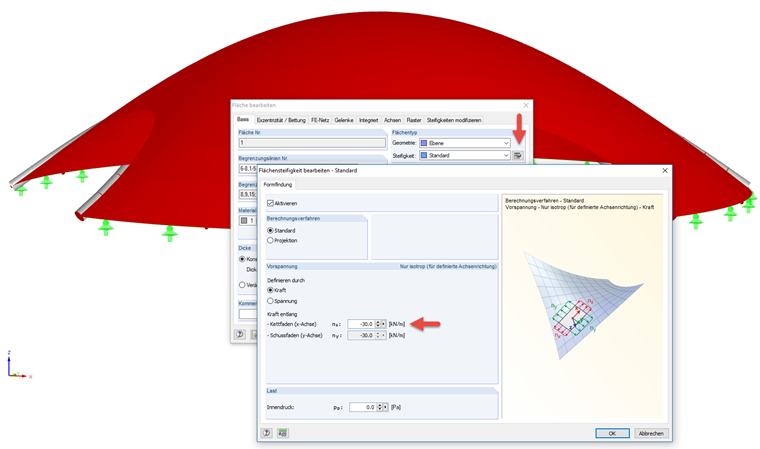

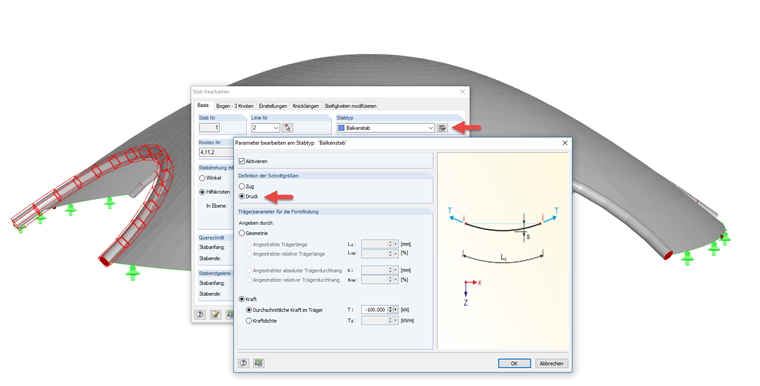

- Especificação de configurações form-finding para os elementos estruturais

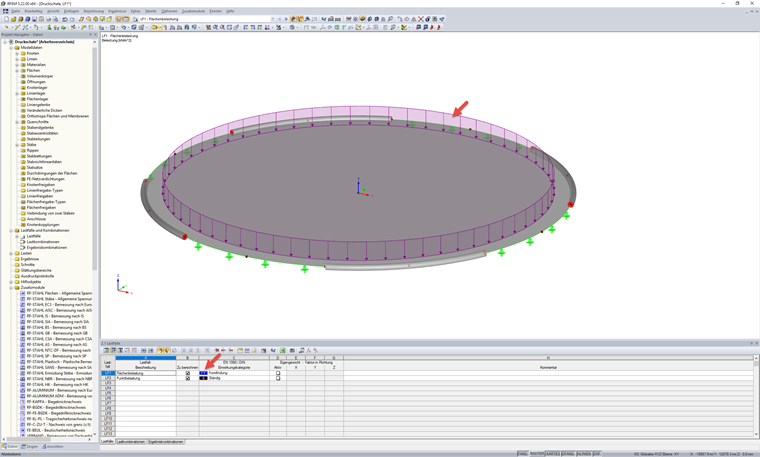

- Definição da carga principal para a atribuição da forma

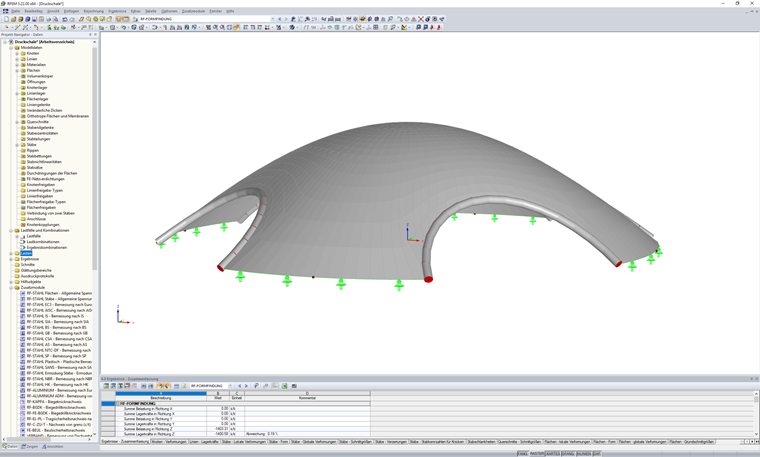

- Análise form-finding
A forma finalmente desenvolvida pode então ser utilizada no RFEM para a análise estrutural tendo em conta as outras cargas variáveis.
