¿Cómo determina RFEM eficazmente la forma de una estructura de placa curva (lámina de compresión) sujeta sólo a compresión?

Respuesta

La eficiencia de la estructura de la placa sujeta a compresión depende de su forma. Para cada distribución de carga, hay una forma óptima asociada que transfiere las cargas a las cimentaciones utilizando tan poco material como sea posible.

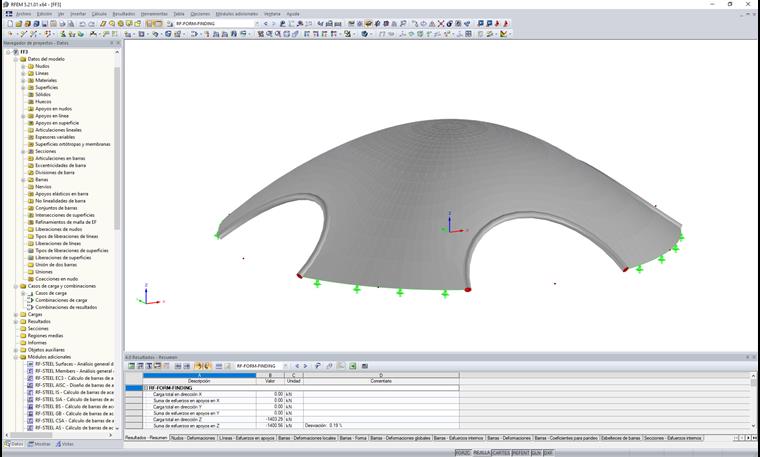

Figura 01 - Búsqueda de la forma de una estructura de placa con cargas de compresión

Dado que el uso de un sistema estructural normalmente especifica varios estados de carga, es recomendable alinear la forma óptima con la carga principal (carga permanente) del modelo por razones puramente estratégicas.

El programa RFEM ayuda a encontrar esas formas del modelo junto con el módulo adicional RF-FORM-FINDING. El proceso subyacente de la búsqueda de la forma cambia la posición de los nudos de la malla de EF en el espacio según la carga específica, de forma que la nueva posición de los elementos transfiere la carga principalmente mediante la capacidad de carga de la membrana. El uso explícito de la resistencia al esfuerzo normal de las barras y la resistencia al esfuerzo de los elementos de superficie de la membrana da como resultado estados de tensión constantes en las secciones. Este estado libre de tensiones hace un uso óptimo de las secciones y permite una estructura muy eficaz con una entrada de material mínima.

Este proceso se puede aplicar tanto en las estructuras usuales de cable y las estructuras de membrana que consisten en elementos flexibles bajo tracción, así como las vigas rígidas con cargas de presión y estructuras de láminas.

Para desarrollar una forma óptima de la placa de presión en RFEM, proceda de la siguiente manera:


  1. Activación del módulo RF-FORM-FINDING en los "Datos generales" de la pestaña "Opciones"

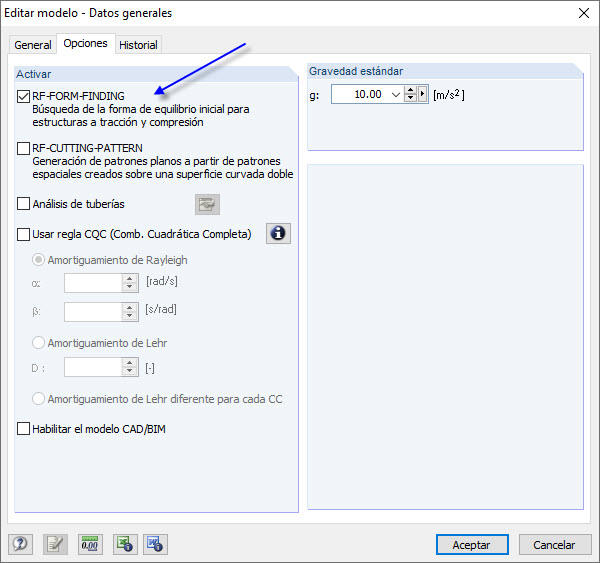

    Figura 02 - Activación de las opciones de búsqueda de la forma

  2. Especificación de la configuración de la búsqueda de la forma de los elementos estructurales

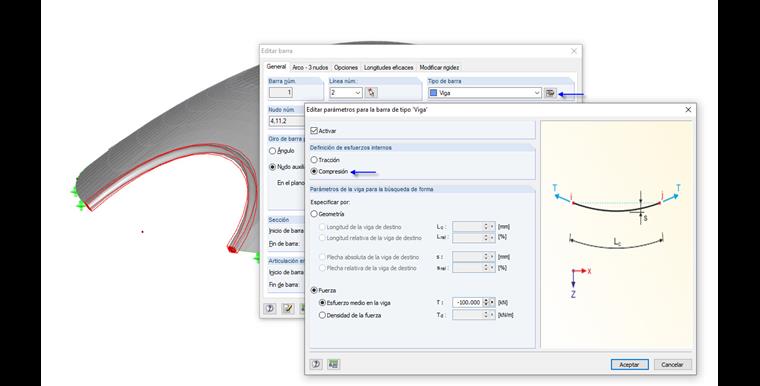

    Figura 03 - Configuración de la búsqueda de forma para una viga

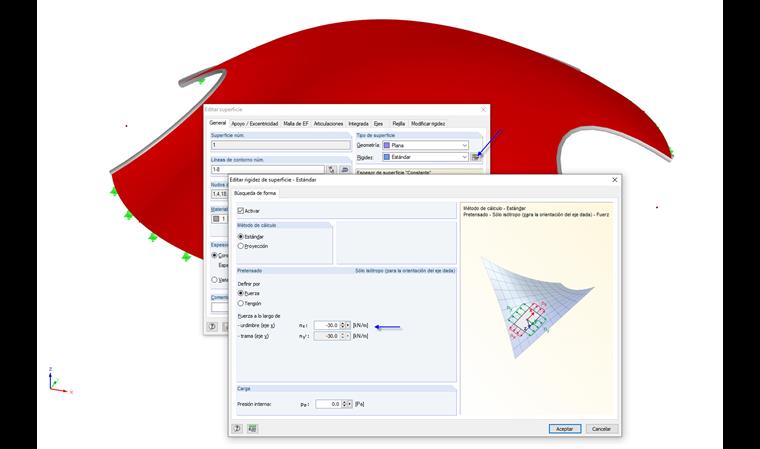

    Figura 04 - Configuración de la búsqueda de forma para un elemento de superficie

  3. Definir la carga principal para la forma

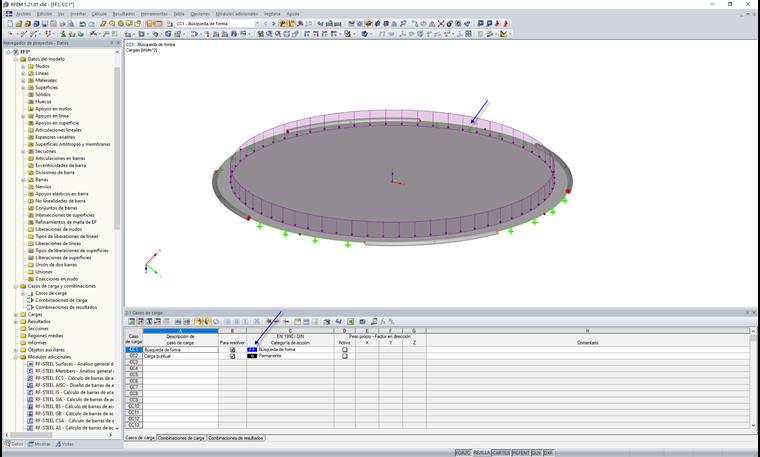

    Figura 05 - Definición de carga externa de la búsqueda de forma

  4. Análisis de la búsqueda de forma
La forma finalmente desarrollada se puede utilizar en RFEM para el análisis estructural según las cargas variables adicionales.

Palabras clave

FF Cáscara de huevo Búsqueda de la forma Bóveda Uso de material
