W jaki sposób program RFEM efektywnie określa kształt zakrzywionej konstrukcji płytowej (powłoki ściskanej), poddanej jedynie ściskaniu?

Odpowiedź

Efektywność ściskanej konstrukcji płytowej zależy od jej kształtu. Do każdego rozkładu obciążenia przyporządkowany jest optymalny kształt, przenoszący obciążenia na fundamenty przy użyciu jak najmniejszej ilości materiału.

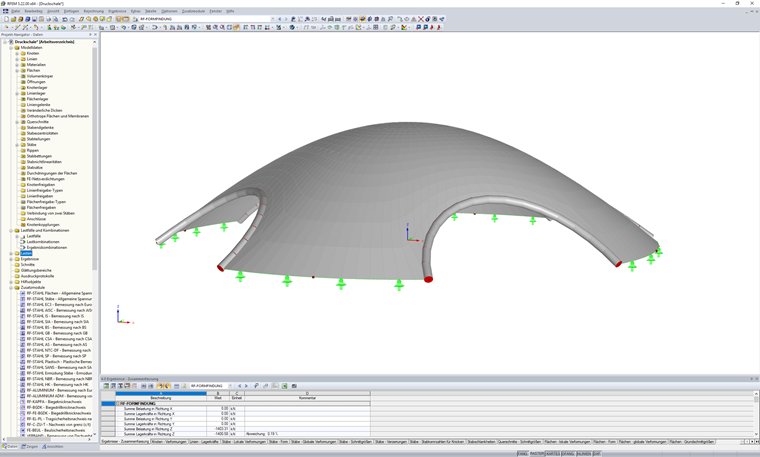

Rysunek 01 - Form-Finding dla płyty obciążonej ciśnieniem

Ponieważ wykorzystanie konstrukcji zazwyczaj powoduje kilka stanów obciążenia, zaleca się dostosowanie optymalnego kształtu do obciążenia głównego (obciążenia stałego) modelu ze względów czysto strategicznych.

Program RFEM pomaga znaleźć kształty modelu w połączeniu z modułem dodatkowym RF ‑ FORM ‑ FINDING. Proces znajdowania węzłów siatki ES, leżący u ich podstaw, przesuwa położenie węzłów siatki ES w przestrzeni kosmicznej w oparciu o określone obciążenie, dzięki czemu nowe położenie elementów przenosi obciążenie, głównie poprzez zastosowanie nośności membranowej. Bezpośrednie zastosowanie wytrzymałości na obciążenia prętowe oraz wytrzymałości membranowej elementów powierzchniowych powoduje, że w przekrojach występują stałe warunki naprężeń. Ten stan, bez naprężeń zginających, optymalnie wykorzystuje przekroje i umożliwia tworzenie bardzo efektywnych konstrukcji przy minimalnym zużyciu materiału.

Proces ten można zastosować zarówno w zwykłych konstrukcjach kablowych, jak i membranowych składających się z rozciąganych elementów sprężystych, a także w obciążonych ciśnieniem konstrukcjach sztywnych belkach i powłokach.

Aby uzyskać optymalny kształt powłoki ściskanej w programie RFEM, należy wykonać następujące kroki:


  1. Aktywacja modułu dodatkowego RF-FORM-FINDING w „Dane ogólne”, zakładka „Opcje”

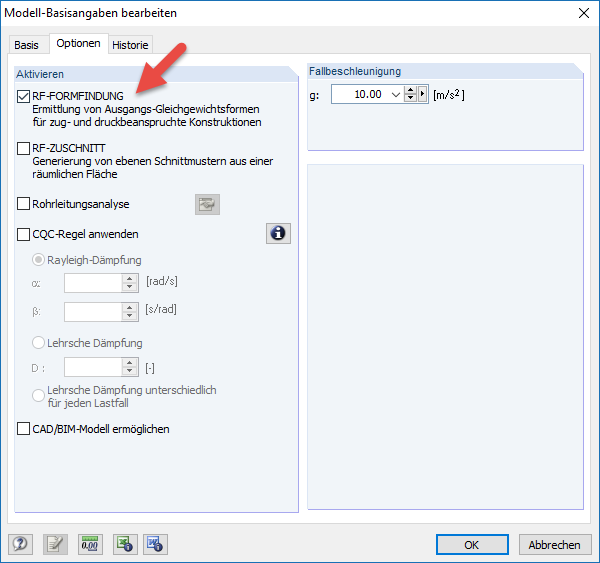

    Rysunek 02 - Aktywowanie opcji Form-Finding

  2. Określanie ustawień znajdowania kształtu dla elementów konstrukcyjnych

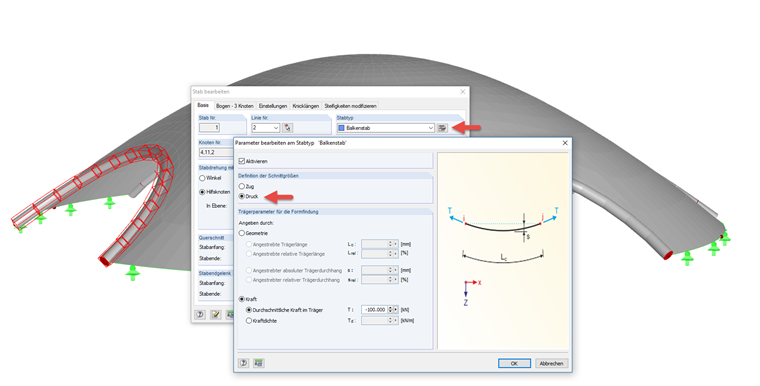

    Rysunek 03 - Ustawienie wyszukiwania kształtu dla belki

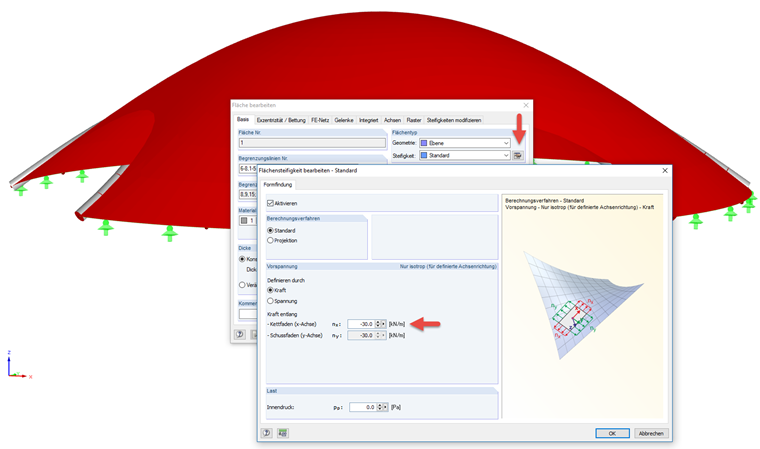

    Rysunek 04 - Ustawienie wyszukiwania kształtu dla elementu powierzchniowego

  3. Definiowanie obciążenia głównego dla form-finding

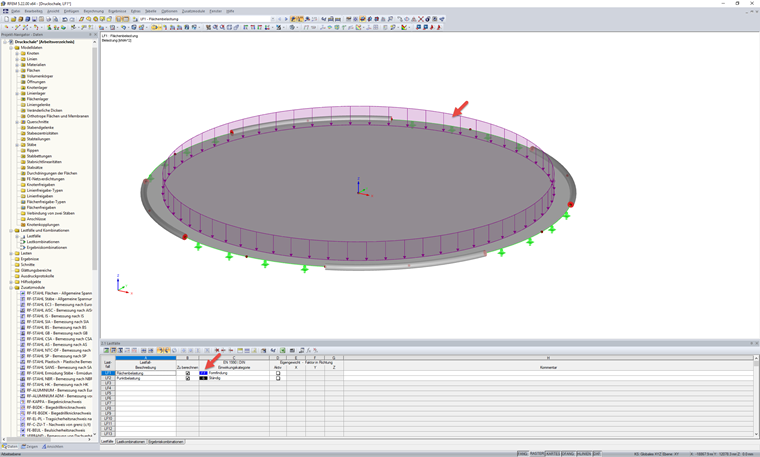

    Rysunek 05 - Definiowanie zewnętrznego ładowania formularza

  4. Analiza form-form
Ostatecznie opracowany kształt można następnie wykorzystać w programie RFEM do analizy konstrukcyjnej w odniesieniu do dalszych obciążeń zmiennych.

Słowa kluczowe

FF Skorupka Znajdowanie kształtu Sklepienie Zużycie materiału
