Aplicação de momentos fletores mínimos segundo a DIN EN 1992-1-1 no RF-PUNCH Pro

Sim, isso continua a ser possível. Para isso, abra a Janela 1.5.

FAQ

[EN] FAQ 004371 | É possível aplicar os momentos fletores mínimos de acordo com a norma DIN EN 1992-1-1 no RF-PUNCH Pro?

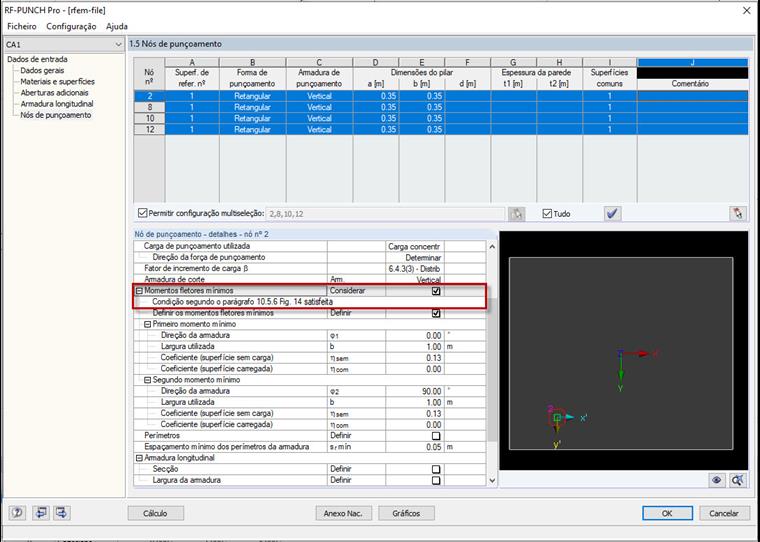

Janela "1.5 Nós de punçoamento" – Momentos fletores mínimos – Condição cumprida

Se houver muito poucos nós selecionados para dimensionamento, de modo que o programa não consiga determinar as dimensões l_x ou l_y automaticamente de acordo com a norma DIN EN 1992-1-1, 6.4.5 (NA6), Figura NA 6.22.1, aparece uma mensagem a indicar que as condições para determinar os momentos fletores mínimos não são cumpridas.

O programa requer pelo menos 4 nós para determinar as distâncias entre apoios nas direções x e y.

Neste caso, pode definir manualmente os momentos fletores mínimos.

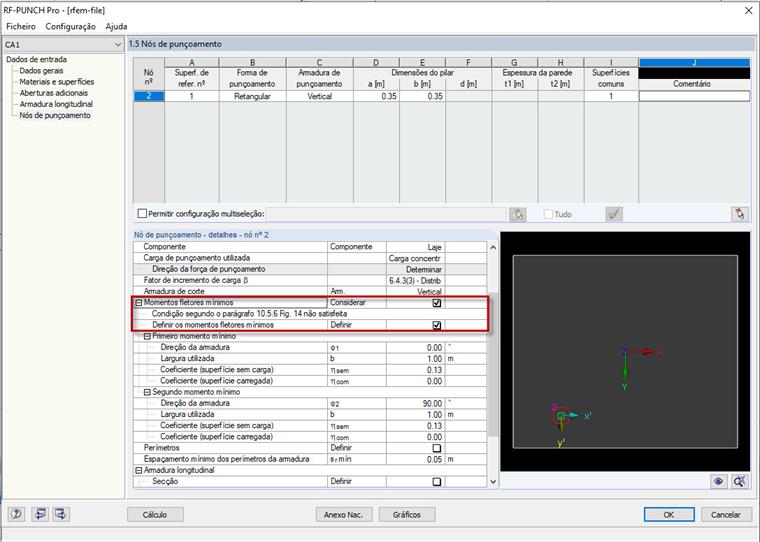

Janela "1.5 Nós de punçoamento" – Momentos fletores mínimos – Condição não cumprida
