¿Se pueden aplicar los momentos flectores mínimos según EN 1193-1-1 en RF-PUNCH Pro?
Respuesta
Sí, es posible. Para esto, abra la ventana 1.5.

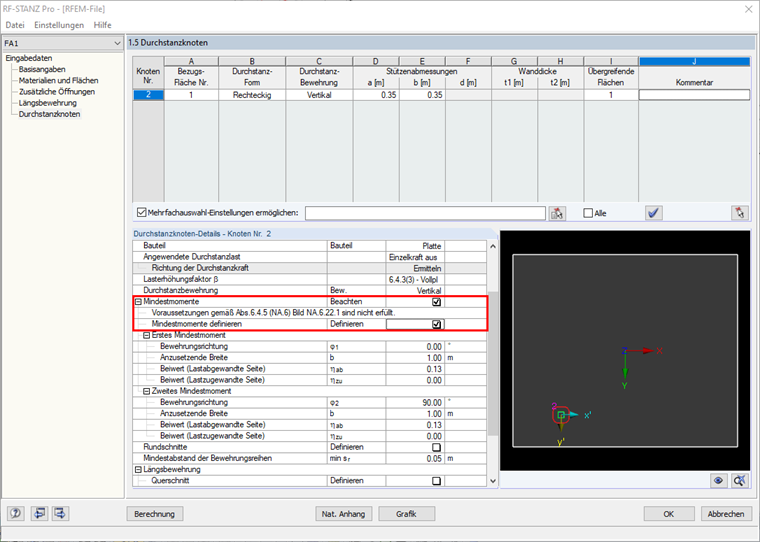

Si hay muy pocos nudos seleccionados para el cálculo, de forma que el programa no puede determinar las dimensiones Ix o Iy automáticamente según EN 1992-1-1, 6.4.5 (NA6), figura 6.22.1, aparece un mensaje que dice que las condiciones para determinar los momentos flectores mínimos no se han cumplido.

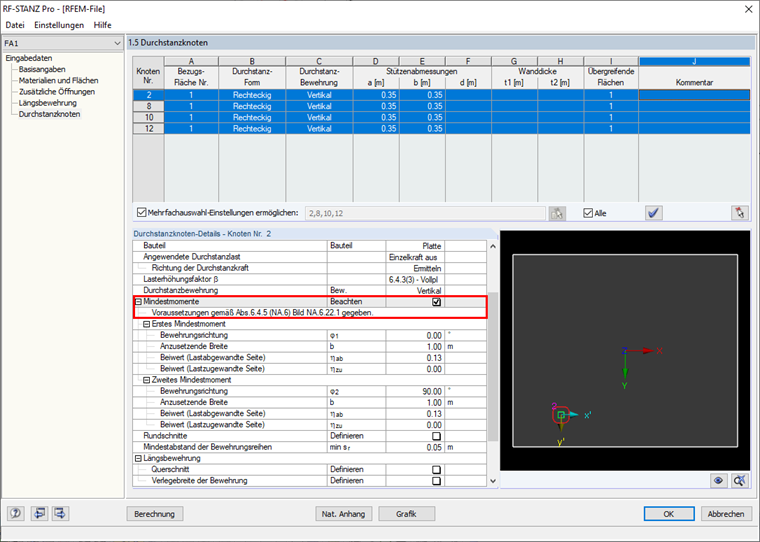

El programa necesita al menos 4 nudos para determinar la longitud del vano en la dirección x e y.
En este caso, puede definir los momentos flectores mínimos manualmente.
Palabras clave
Momento flector mínimo Punzonamiento Cálculo de la resistencia a punzonamiento
