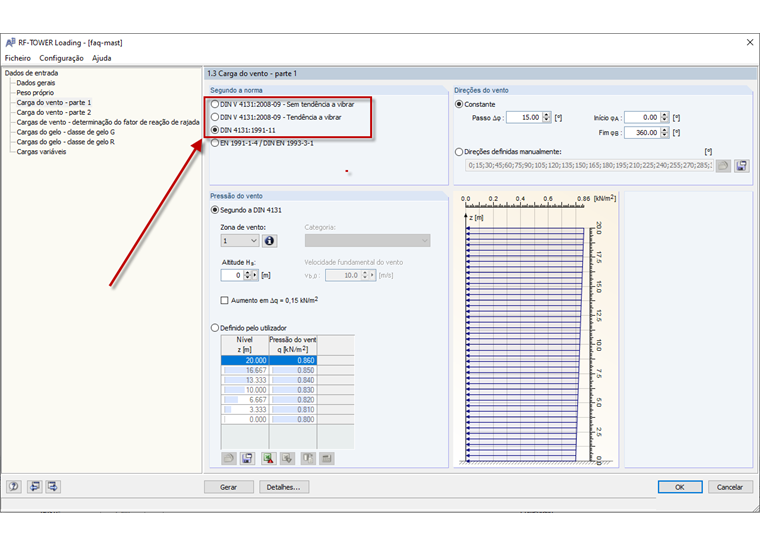

Não existe uma distribuição de cargas de vento definida pelo utilizador no Eurocódigo. Para realizar uma distribuição de carga de vento definida pelo utilizador no módulo adicional RF-/TOWER Loading, é necessário primeiro mudar para DIN, por exemplo, DIN 4131:1993-11, ver Figura 01, janela "1.3. Carga do vento – Parte 1".

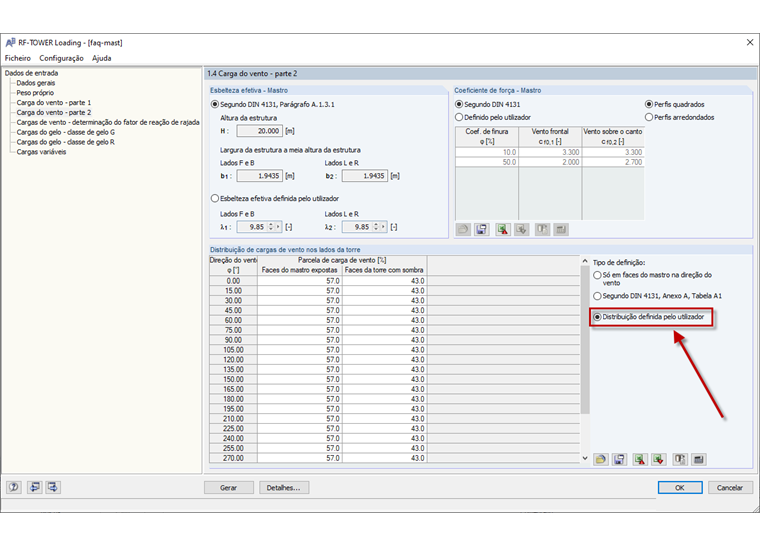

Depois, pode selecionar a distribuição definida pelo utilizador na janela 1.4 "Carga do vento – Parte 2" e defini-la na tabela adjacente, ver Figura 02.
