Resposta:

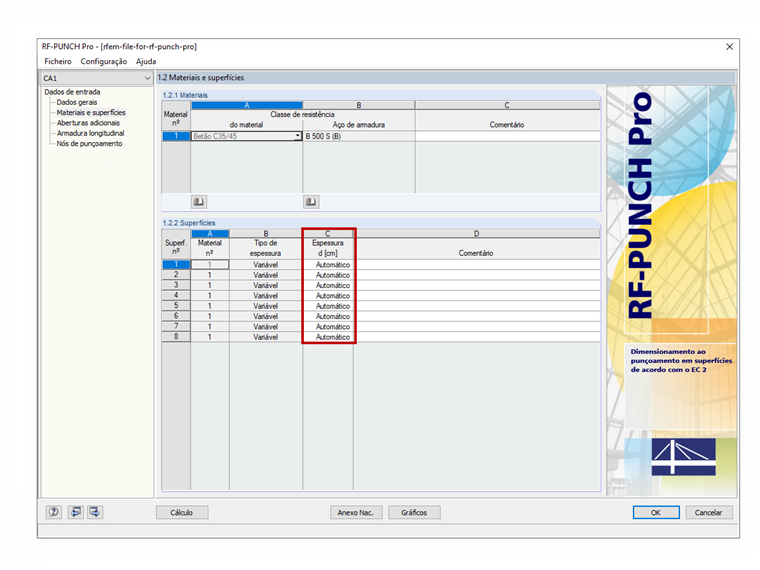

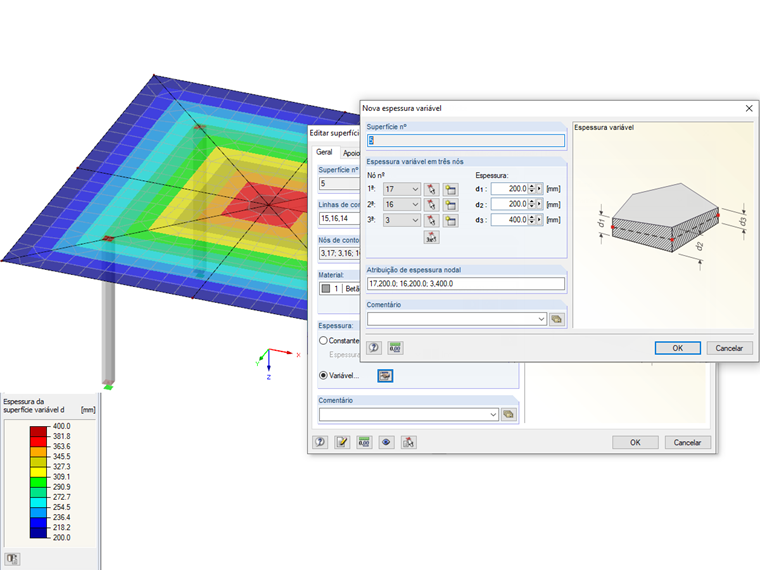

Para superfícies com uma espessura de superfície variável, o RF‑PUNCH Pro determina iterativamente a menor altura estática d ao longo do perímetro de controlo e aplica-a no lado seguro ao longo de todo o perímetro para a verificação.
Pergunta
Qual é a altura estática d aplicada no RF-PUNCH Pro para a verificação de superfícies com uma espessura variável?
Autor
O Eng. Kieloch dá apoio técnico a clientes e é responsável pelo desenvolvimento na área das estruturas de betão armado.
Tem alguma pergunta?
![[EN] FAQ 005502 | Como é que redefini as configurações de visualização para a configuração padrão?](/pt/webimage/050032/3850808/Image__EN.png?mw=320&hash=96e207723247d602a0e0a8110eb60d39f4195c0d)
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:00:55 min
Duração: 00:00:50 min
No RF-PUNCH Pro, a verificação ao punçoamento pode ser realizada em todos os cantos e nas extremidades de paredes. A base para o dimensionamento é a carga de punçoamento, a qual é determinada automaticamente a partir dos esforços internos do RFEM na superfície ligada. Uma vez que os esforços internos da superfície do cálculo do RFEM podem estar sujeitos à influência de posições de singularidades, isto também poderá ter uma influência negativa na carga de punçoamento determinada no canto ou na extremidade da parede. Este artigo tem como objetivo apresentar as possíveis opções de otimização que permitem minimizar esta influência desfavorável.
No RF-PUNCH Pro, é possível dispor reforços de capitel em pontos de punçoamento, aumentando assim a resistência à força de corte de um piso de betão armado. No artigo seguinte, mostraremos a verificação ao punçoamento com a aplicação opcional de um reforço de capitel.
O RF-PUNCH Pro efetua o dimensionamento ao punçoamento em locais de aplicação de carga concentrada (ligação do pilar, apoio de nó e carga de nó), bem como nas extremidades de parede e nos cantos de parede.
Mit RF-STANZ Pro können die Durchstanznachweise nach 6.4, EN 1992-1-1 geführt werden. Im nachfolgenden Beispiel wird die Nachweisführung nach DIN EN 1992-1-1 zunächst mit automatischer Auslegung der inneren und äußeren Rundschnitte und im Anschluss unter Vorgabe der inneren Rundschnitte durch den Anwender an einem einfachen Beispiel vorgestellt.
![Caixa de diálogo "Editar parede" com a especificação da largura "t" em [mm]](/pt/webimage/019339/3251404/faq4637-02-pt.png?mw=350&hash=d3327684e68c216fbb9dd5e0052560d0c12f6d6f)
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
O módulo Dimensionamento de betão permite efetuar a verificação da resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
Instalei o programa Halfen HDB 13.60 no meu PC. A versão parece já não ser compatível com o RF-PUNCH Pro. A interface não funciona. Estou a utilizar a versão 5.26.02 do RFEM.
O que define as dimensões "Comprimento" e "Largura" da armadura longitudinal no RF-PUNCH Pro? O comprimento de ancoragem está incluído?
Onde é indicada a direção das camadas individuais da armadura no RF-PUNCH Pro?
Quando é que a carga de punçoamaneto deve ser determinada com uma distribuição da força de corte suavizada ou não suavizada sobre o perímetro crítico?
Como é que posso representar graficamente os fatores de aumento da carga ß determinados a partir do cálculo do RF-PUNCH Pro?
Gostaria de utilizar a verificação ao punçoamento num pilar com vigas de pavimento conectadas como canto de parede ou fim de parede. No entanto, o módulo aplica um pilar interior. É possível ajustá-lo?
