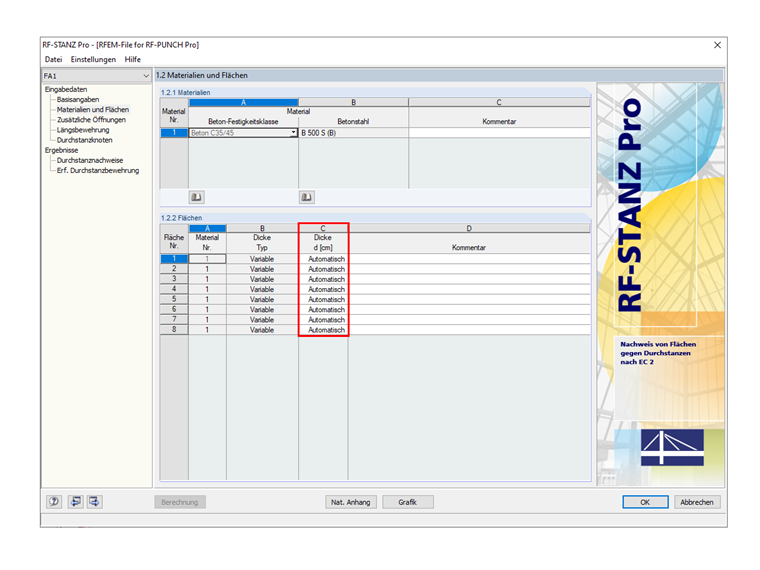

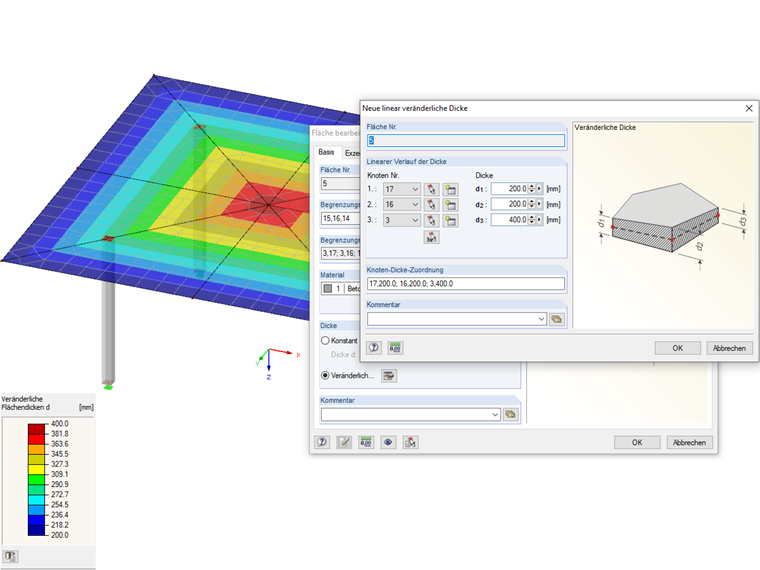

RF-STANZ Pro ermittelt bei Flächen mit variabler Flächendicke iterativ die geringste statische Höhe d entlang des kritischen Rundschnitts und setzt diese für den Nachweis auf der sicheren Seite liegend über den gesamten Rundschnitt an.
Frage
Welche statische Höhe d wird in RF-STANZ Pro für den Nachweis an Flächen mit variabler Dicke angesetzt?
Autor
Herr Kieloch nimmt sich im Kundensupport der Anwenderanfragen an und beschäftigt sich mit der Entwicklung im Bereich Stahlbetonbau.
Haben Sie irgendwelche Fragen?
Länge: 00:00:55 min
Länge: 00:00:47 min
In RF-STANZ Pro kann der Durchstanznachweis an Wandecken und Wandenden geführt werden. Grundlage für die Bemessung ist hierbei die Durchstanzlast, welche aus den RFEM-Schnittgrößen in der angeschlossenen Fläche automatisch ermittelt wird. Da die Flächenschnittgrößen aus der RFEM-Berechnung dem Einfluss von Singularitätsstellen unterliegen können, kann dies auch einen negativen Einfluss auf die ermittelte Durchstanzlast am Wandeck oder -ende haben. In diesem Beitrag sollen mögliche Optimierungsmöglichkeiten aufgezeigt werden, mit denen dieser ungünstige Einfluss minimiert werden kann.
In RF-STANZ Pro können an punktförmigen Durchstanzstellen Stützenkopfverstärkungen angeordnet und somit die Querkrafttragfähigkeit einer Stahlbetondecke erhöht werden. In nachfolgendem Beitrag soll der Durchstanznachweis unter optionalem Ansatz einer Stützenkopfverstärkung aufgezeigt werden.
Mit RF-STANZ Pro können die Durchstanznachweise an punktförmigen Lasteinleitungsstellen (Stützenanschluss, Knotenlager und Kontenlast) sowie Wandenden und -ecken geführt werden.
Mit RF-STANZ Pro können die Durchstanznachweise nach 6.4, EN 1992-1-1 geführt werden. Im nachfolgenden Beispiel wird die Nachweisführung nach DIN EN 1992-1-1 zunächst mit automatischer Auslegung der inneren und äußeren Rundschnitte und im Anschluss unter Vorgabe der inneren Rundschnitte durch den Anwender an einem einfachen Beispiel vorgestellt.
![Eingabedialog "Wand bearbeiten" mit der Vorgabe der Breite "t" in [mm]](/de/webimage/019339/2573469/02-de.png?mw=350&hash=cc443ef7c09ea004740fe8b8c92a95a05a7f312f)
Sie haben individuelle Stützenquerschnitte und verwinkelte Wandgeometrien und benötigen dafür den Nachweis für das Durchstanzen?
Kein Problem. In RFEM 6 können Sie nicht nur für Rechteck- und Kreisquerschnitte, sondern für jegliche Querschnittsformen die Durchstanznachweise führen.
Im Add-On Betonbemessung haben Sie die Möglichkeit, den vereinfachten Brandschutznachweises nach EN 1992-1-2 für Stützen (Kapitel 5.3.2) und Balken (Kapitel 5.6) zu führen.
Für den vereinfachten Brandschutznachweis stehen Ihnen folgende Nachweise zur Verfügung:
- Stützen : Mindestquerschnittsabmessungen für Rechteck- oder Kreisquerschnitte nach Tabelle 5.2a sowie die Gleichung 5.7 für die Berechnung der Branddauer
- Balken : Mindestmaße und -achsabstände nach den Tabellen 5.5 und 5.6
Die Schnittgrößenermittlung für den Brandschutznachweis kann nach zwei Verfahren ermittelt werden.
- 1 Hier fließen die Schnittgrößen der außergewöhnlichen Bemessungssituation direkt in die Bemessung ein.
- 2 Hier werden mittels des Eta,fi (ηfi) Faktors die Schnittgrößen der Kaltbemessung abgemindert und werden dann in der Heißbemessung verwendet.
Weiterhin ist es möglich sich den Achsabstand nach Gl. 5.5 ermitteln zu lassen.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Ich habe Halfen HDB 13.60 auf meinem PC installiert. Die Version scheint mit RF-STANZ Pro nicht mehr kompatibel zu sein. Die Schnittstelle funktioniert nicht. Ich verwende die Version 5.26.02 von RFEM.
Woraus ergeben sich in RF-STANZ Pro die Abmessungen "Länge" und "Verlegebreite" der Längsbewehrung? Ist die Verankerungslänge enthalten?
Wo ist in RF-STANZ Pro die Richtung der einzelnen Bewehrungslagen ersichtlich?
Wann sollte die Durchstanzlast mit dem geglätteten bzw. wann mit dem nicht-geglätteten Verlauf der Querkräfte im kritischen Rundschnitt ermittelt werden?
Wie können die ermittelten Lasterhöhungsfaktoren ß aus der Berechnung in RF-STANZ Pro grafisch dargestellt werden?
Ich möchte den Durchstanznachweis an einer Stütze mit anschließenden Unterzügen als Wandecke bwz. Wandende durchführen. Das Modul setzt aber eine Innenstütze an. Kann das angepasst werden?
