Risposta:

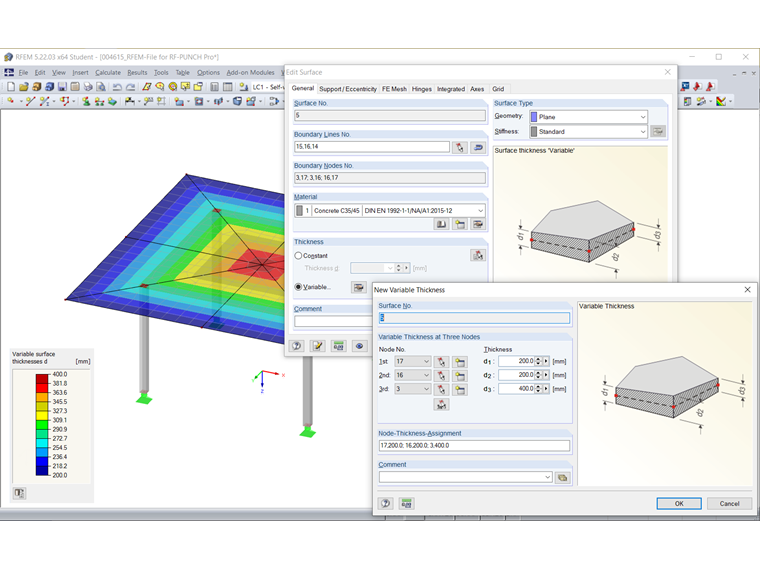

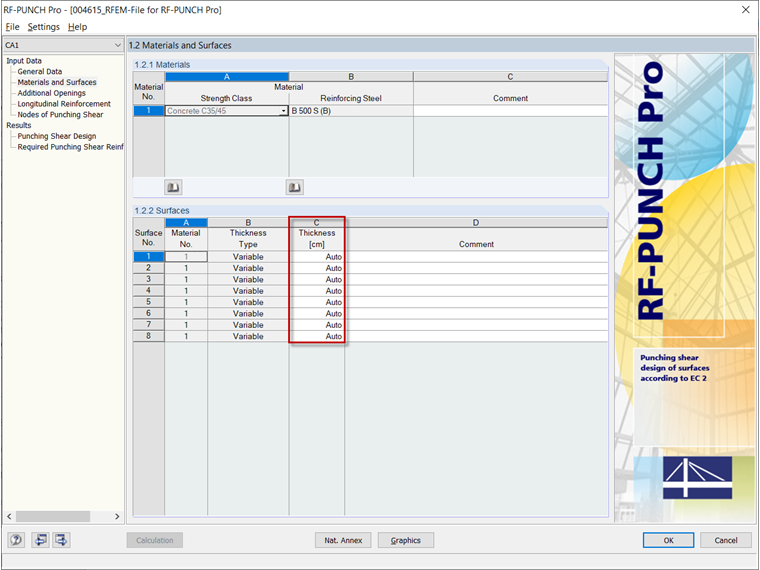

Per le superfici con uno spessore variabile, il modulo aggiuntivo RF‑PUNCH Pro determina iterativamente la altezza statica più bassa d lungo il perimetro critico, e lo applica sul lato sicuro lungo l'intero perimetro per la valutazione.
Domanda
Quale altezza statica d è applicata in RF‑PUNCH Pro per la progettazione su superfici a spessore variabile?
Autore
Il signor Kieloch fornisce supporto tecnico ai nostri clienti ed è responsabile dello sviluppo nel settore delle strutture in cemento armato.
