Resposta:

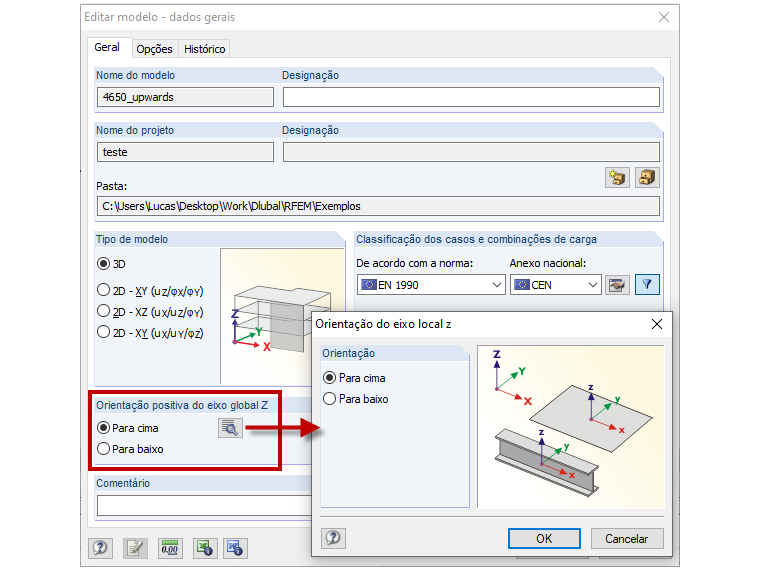

A convenção de sinais depende da orientação do eixo local z. Em Dados gerais, pode definir a orientação (ver Figura 01).
Se o eixo global Z estiver orientado para baixo, o eixo local z será automaticamente orientado para baixo. Não é possível orientá-los para cima. Se o eixo global z ainda estiver orientado para cima, o utilizador pode optar entre colocar a orientação do eixo local z para cima ou para baixo.

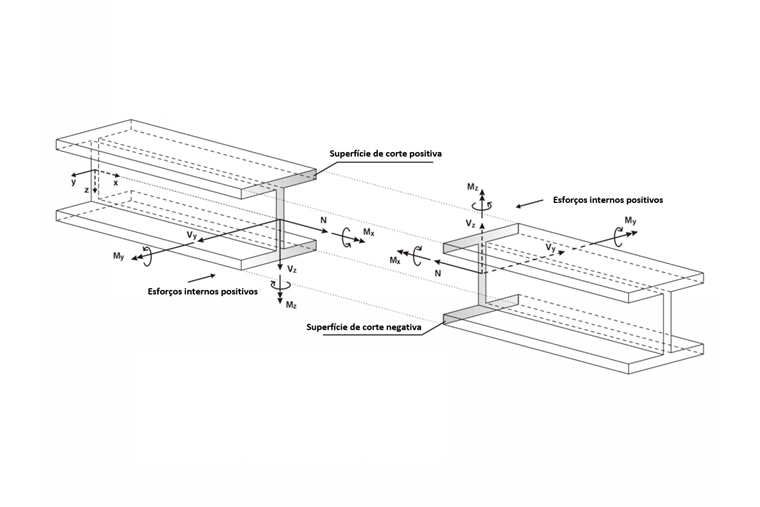

Se a orientação do eixo local z estiver definida para baixo nos Dados gerais, aplica-se o seguinte:
- Das Biegemoment My ist positiv, wenn an der positiven Stabseite (in Richtung der Achse z) Zugspannnungen entstehen. Mz ist positiv, wenn an der positiven Stabseite (in Richtung der Achse y) Druckspannungen die Folge sind. A definição de sinais para momentos de torção, forças normais e de corte encontra-se em conformidade com as convenções usuais. Estes esforços internos são positivos se, na borda positiva, atuam na direção positiva.
Ist die lokale z-Achse in den Basisangaben nach oben ausgerichtet, gilt:
- Das Biegemoment My ist positiv, wenn an der positiven Stabseite (in Richtung der Achse z) Druckspannnungen entstehen. Mz ist positiv, wenn an der positiven Stabseite (in Richtung der Achse y) Zugspannungen die Folge sind. A definição de sinais para momentos de torção e forças normais encontra-se em conformidade com as convenções usuais. Estes esforços internos são positivos se, na borda positiva, atuam na direção positiva. As forças de corte são positivas se, na borda positiva, atuam na direção negativa.
