¿Cómo se definen las convenciones de los signos para los esfuerzos internos?

Respuesta

La convención de signos depende de la orientación del eje z local. En Datos generales, puede definir cómo se alinea (ver figura 01).

Si el eje Z global está orientado hacia abajo, el eje z local está orientado automáticamente hacia abajo. No es posible orientarlos hacia arriba. Si el eje z global sigue estando alineado en la parte superior, el usuario tiene la opción de alinear el eje z local hacia arriba o hacia abajo.

Si el eje z local está orientado hacia abajo en los datos generales, se aplica lo siguiente:
  • El momento flector My es positivo si se producen tensiones de tracción en el lado positivo del elemento (en la dirección del eje z). Mz es positivo si las tensiones en el lado positivo de la barra (en la dirección del eje y) imprimen el resultado. La definición del signo para momentos de torsión, esfuerzos axiles y esfuerzos cortantes se ajusta a las convenciones habituales: estos esfuerzos internos son positivos si actúan en la sección positiva en una dirección positiva.

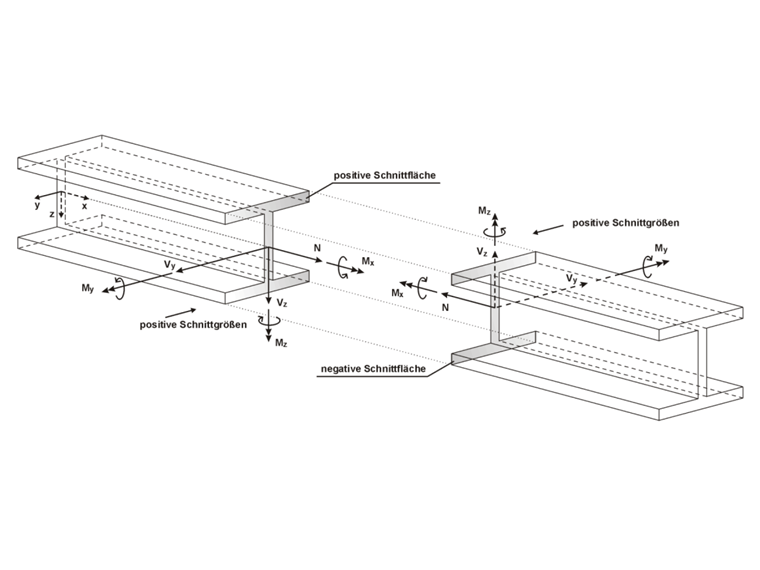

Si el eje z local está orientado hacia arriba en los datos generales, se aplica lo siguiente:
  • El momento flector My es positivo si se producen tensiones de compresión en el lado positivo del elemento (en la dirección del eje z). Mz es positivo cuando (y en la dirección del eje) entrena tensiones en el lado positivo de la barra el resultado. La definición del signo para momentos de torsión y esfuerzos axiles se corresponde con las convenciones habituales. estos esfuerzos internos son positivos si actúan en la sección positiva en una dirección positiva. Los esfuerzos cortantes son positivos si actúan en la dirección negativa en el borde de la sección positiva.
