Resposta:

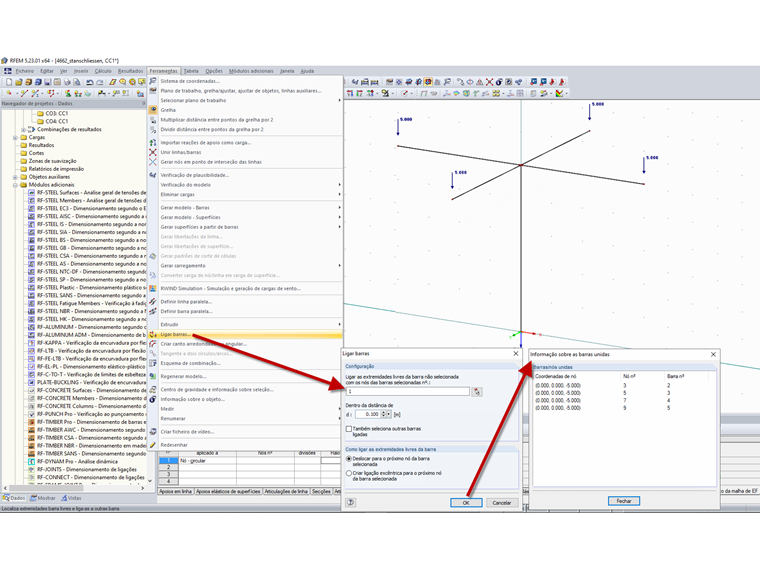

Se não houver um ponto de intersecção comum entre a viga e o pilar, neste caso, pode utilizar a função "Ligar barras".
Assim, as barras livres disponíveis numa determinada distância a uma barra podem ser ligadas aos nós desta barra.
Na secção "Configuração", deve inserir o número da barra ou selecionar graficamente a barra a cujos nós pretende ligar as barras livres. O campo de entrada abaixo permite especificar a distância dentro da qual o RFEM irá procurar extremidades livres da barra.
A secção da caixa de diálogo "Como ligar as extremidades livres da barra" permite controlar o modo como as extremidades livres da barra são ligadas às barras selecionadas. Estas podem ser deslocadas para os nós das barras selecionadas ou ser ligadas através de ligações excêntricas.
