问题

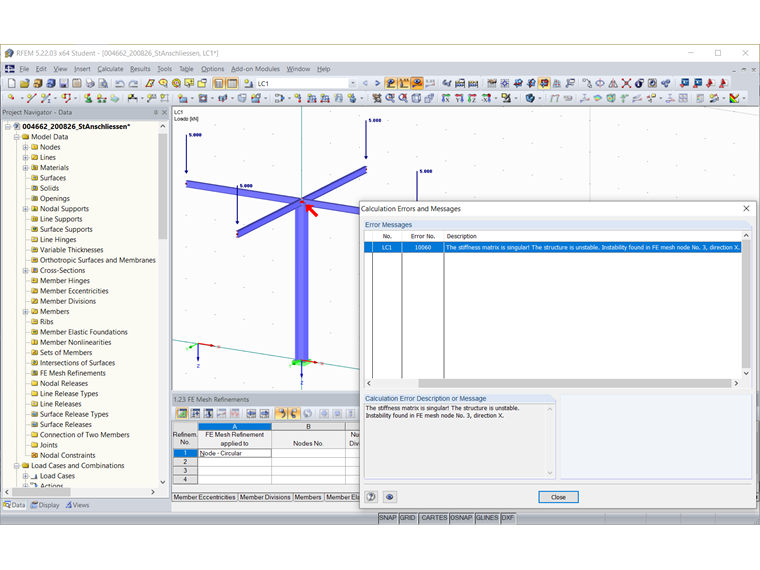

我已经将梁与柱子连接起来。 我可以快速更正吗?


回复:

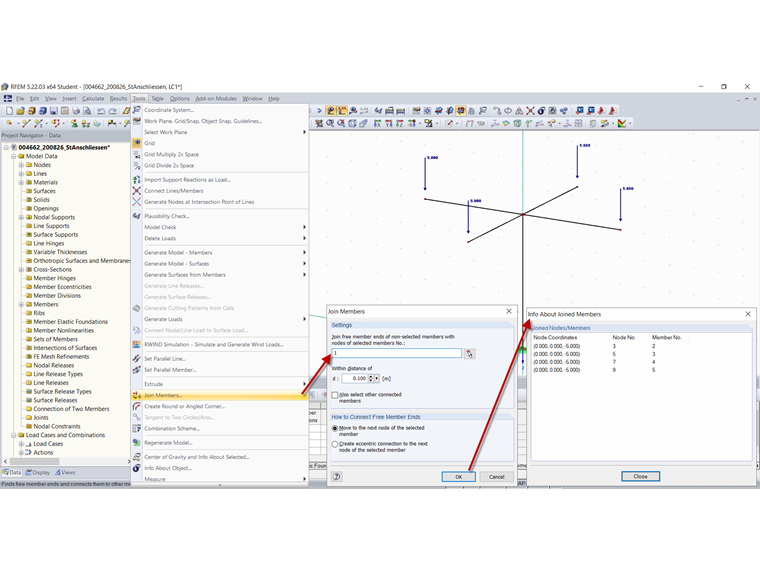

如果梁和柱没有公共交点,则可以使用“连接杆件”功能。

因此,距杆件一定距离的自由杆件可以与该杆件的节点连接。

在“设置”部分中输入想要连接自由杆件的杆件的编号,或者以图形方式选择。 下面的输入栏指定距离,即 RFEM 寻找自由杆件端部的周长。

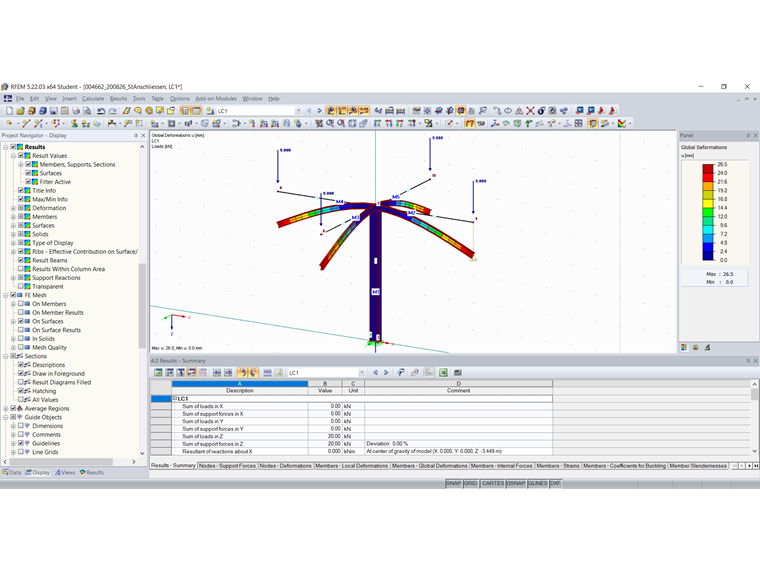

在“如何连接自由杆件端部”对话框部分,您可以控制自由杆件端部如何连接到所选杆件: 可以将它们移动到所选杆件的节点上,也可以使用偏心连接将它们连接。
