Após calcular as propriedades da secção, é apresentada uma elipse na secção. Além do sistema de coordenadas, é possível ver linhas largas por cima dos eixos x e y. De que representações se trata aqui? Como é que as posso desativar?

Q: Após calcular as propriedades da secção, é apresentada uma elipse na secção. Além do sistema de coordenadas, é possível ver linhas largas por cima dos eixos x e y. De que representações se trata aqui? Como é que as posso desativar?

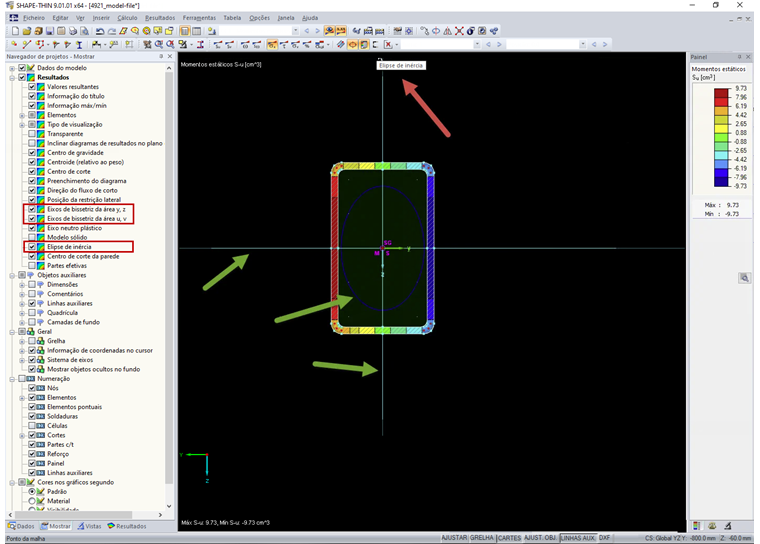

Quanto à elipse, trata-se da elipse de inércia que é utilizada para mostrar o raio de giração. Esta pode ser desativada ou ativada conforme mostra a Figura 01.As duas linhas adicionais são utilizadas para mostrar os eixos de bissetriz das áreas y e z, mas também para os eixos principais u e v. Estas bissetrizes também podem ser desativadas no Navegador de projetos – Mostrar (ver Figura 01).

Question

Ap&#243;s calcular as propriedades da sec&#231;&#227;o, &#233; apresentada uma elipse na sec&#231;&#227;o. Al&#233;m do sistema de coordenadas, &#233; poss&#237;vel ver linhas largas por cima dos eixos x e y. De que representa&#231;&#245;es se trata aqui? Como &#233; que as posso desativar?

Accepted Answer

Quanto &#224; elipse, trata-se da elipse de in&#233;rcia que &#233; utilizada para mostrar o raio de gira&#231;&#227;o. Esta pode ser desativada ou ativada conforme mostra a Figura 01.As duas linhas adicionais s&#227;o utilizadas para mostrar os eixos de bissetriz das &#225;reas y e z, mas tamb&#233;m para os eixos principais u e v. Estas bissetrizes tamb&#233;m podem ser desativadas no Navegador de projetos – Mostrar (ver Figura 01).

Desativar os eixos da elipse de inércia e de bissetriz da área na secção

Após calcular as propriedades da secção, é apresentada uma elipse na secção. Além do sistema de coordenadas, é possível ver linhas largas por cima dos eixos x e y. De que representações se trata aqui? Como é que as posso desativar?
