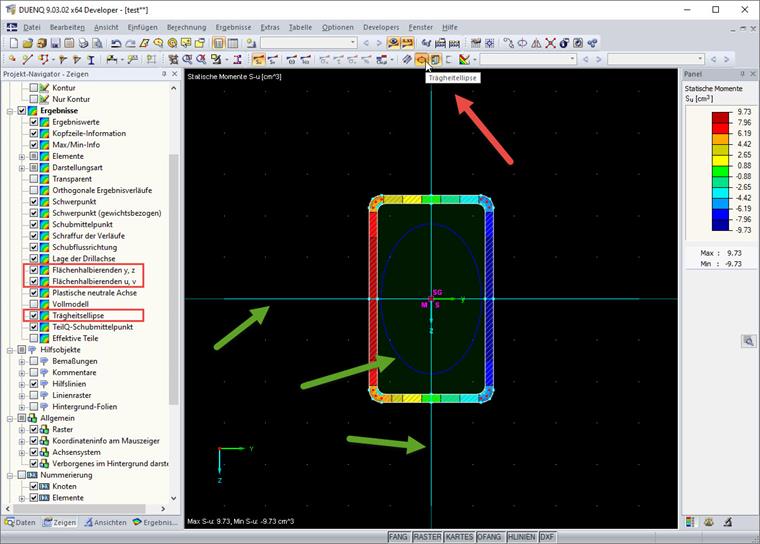

Bei der Ellipse handelt es sich um die Trägheitsellipse, welche zur Darstellung des Trägheitsradius dient. Diese kann wie in Bild 01 gezeigt deaktiviert oder aktiviert werden.
Die beiden zusätzlichen Linien dienen der Darstellung der Flächenhalbierenden für y und z, aber auch für die Hauptachsen u und v. Diese Halbierenden können ebenfalls im Zeigen-Navigator deaktiviert werden (siehe Bild 01).
