Pergunta

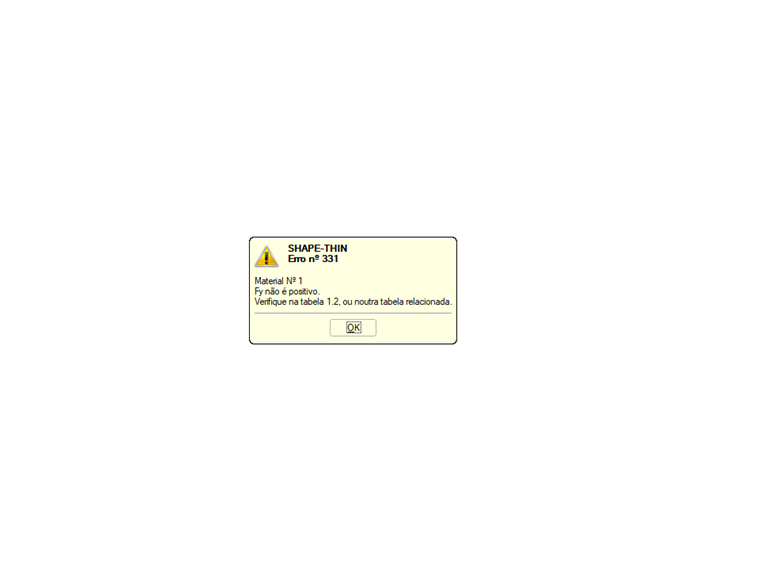

Ao calcular uma secção no SHAPE-THIN, recebo uma mensagem de erro a indicar que Fy não é positivo.
O SHAPE-THIN determina as secções efetivas dos perfis formados a frio de acordo com as normas EN 1993-1-3 e EN 1993-1-5. As relações geométricas mencionadas na EN 1993-1-5, Secção 5.2 relativamente à aplicabilidade da norma, podem ser verificadas opcionalmente.
Os efeitos da encurvadura local da placa são considerados de acordo com o método das larguras reduzidas e a possível encurvadura dos reforços (encurvadura distorcional) é considerada para as secções reforçadas de acordo com a EN 1993-1-3, Secção 5.5.
Como opção, é possível realizar um cálculo iterativo para otimizar a secção efetiva.
As secções efetivas podem ser representadas graficamente.
Leia mais sobre o dimensionamento de secções formadas a frio com o SHAPE-THIN e o RF-/STEEL Cold-Formed Sections no artigo técnico "Dimensionamento de uma secção C de parede fina formada a frio de acordo com a norma EN 1993-1-3":
