Dotaz

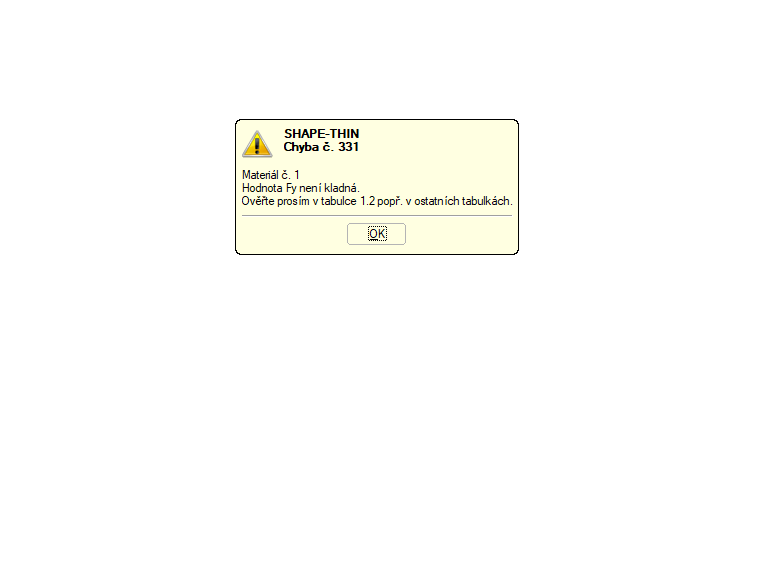

Při výpočtu průřezu v programu SHAPE -THIN se mi zobrazí chybové hlášení, že Fy není kladné.
Program stanoví účinné průřezy za studena tvarovaných profilů podle EN 1993-1-3 a EN 1993-1-5. Volitelně lze ověřit geometrické podmínky dle normy EN 1993-1-3, čl. 5.2.
Účinky lokálního boulení desky se posuzují metodou redukovaných šířek a možné vybočení výztuh (tvarová nestabilita) se zohledňuje u vyztužených profilů podle EN 1993-1-3, čl. 5.5.
Volitelně lze také provést iterační výpočet pro optimalizaci účinného průřezu.
Účinné průřezy lze zobrazit graficky.
V odborném příspěvku 'Posouzení tenkostěnného C-profilu tvarovaného za studena podle EN 1993-1-3' je podrobně popsán návrh profilů tvarovaných za studena v programu SHAPE-THIN a v modulu RF-/STEEL Cold-formed Sections:
