Question

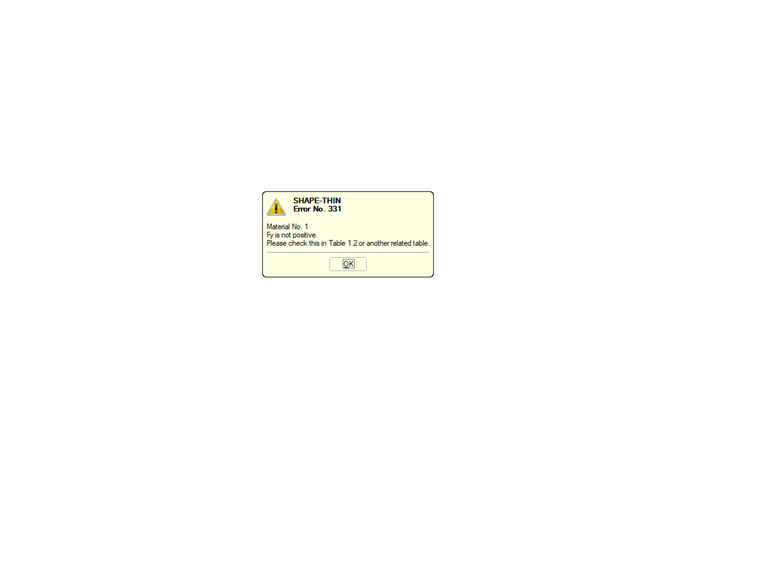

Lorsque je calcule une section dans SHAPE-THIN, un message d'erreur indiquant que Fy n'est pas positif s'affiche.
Le programme autonome SHAPE-THIN permet de déterminer les sections efficaces des profilés formés à froid selon l'EN 1993-1-3 et l'EN 1993-1-5. Les conditions géométriques de la clause 5.2 de l'EN 1993-1-5 peuvent être contrôlées (en option) pour vérifier l'applicabilité de la norme.
Les effets du flambement local des plaques sont considérés selon la méthode des largeurs réduites et le flambement possible des raidisseurs (flambement par distorsion) est considéré pour les profilés avec raidisseurs selon la clause 5.5 de l'EN 1993-1-3.
Un calcul itératif peut en outre être effectué pour optimiser la section efficace.
Les sections efficaces peuvent être affichées graphiquement.
Pour en savoir plus sur la vérification des profilés formés à froid avec SHAPE-THIN et RF-/STEEL Cold-Formed Sections, consultez l'article technique « Vérification des sections en C à parois minces formées à froid selon l'EN 1993-1-3 » :
