Resposta:

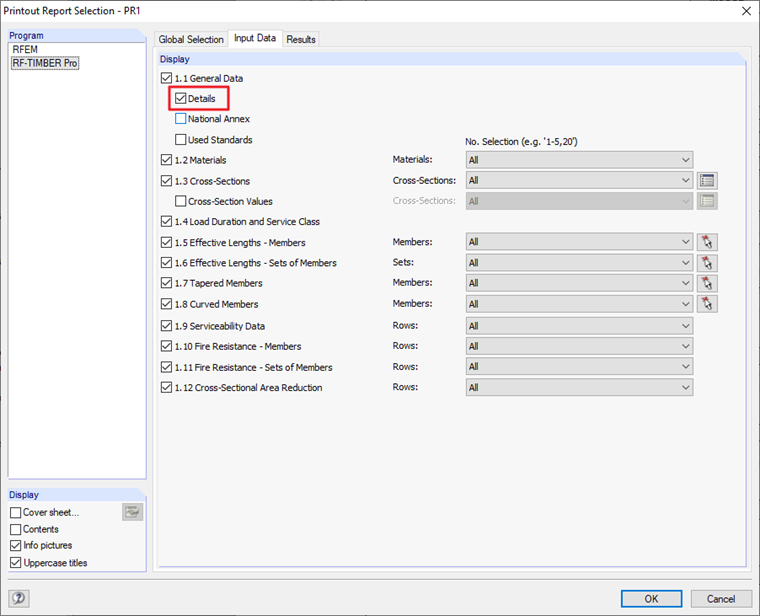

A informação relativa aos 15 minutos para a resistência ao fogo pode ser ativada no relatório de impressão através do menu Editar/Seleção, onde pode selecionar a secção Detalhes do RF-TIMBER Pro (isto porque a classe de resistência ao fogo é especificada na caixa de diálogo Detalhes).

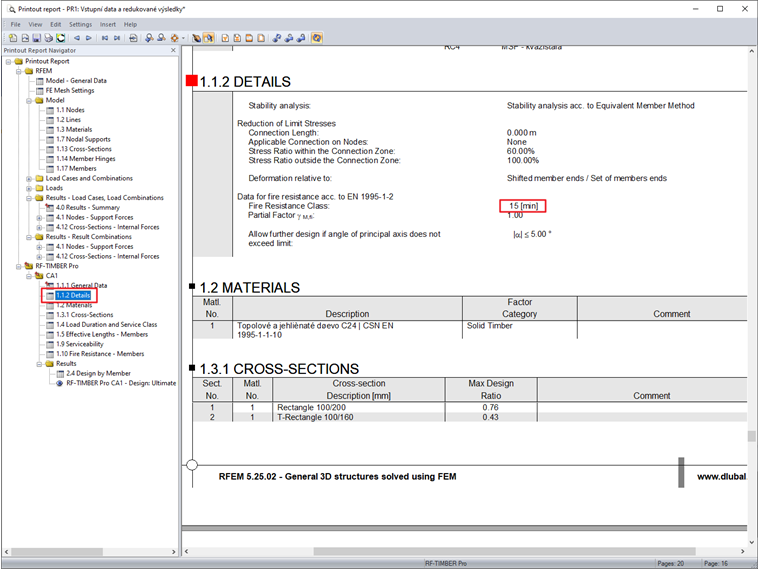

Resistência ao fogo no relatório de impressão
A informação sobre o tempo limite para a verificação da resistência ao fogo R no módulo adicional RF-TIMBER Pro está em falta no relatório de impressão. É possível adicionar esta informação ao relatório de impressão?
