Odpowiedź:

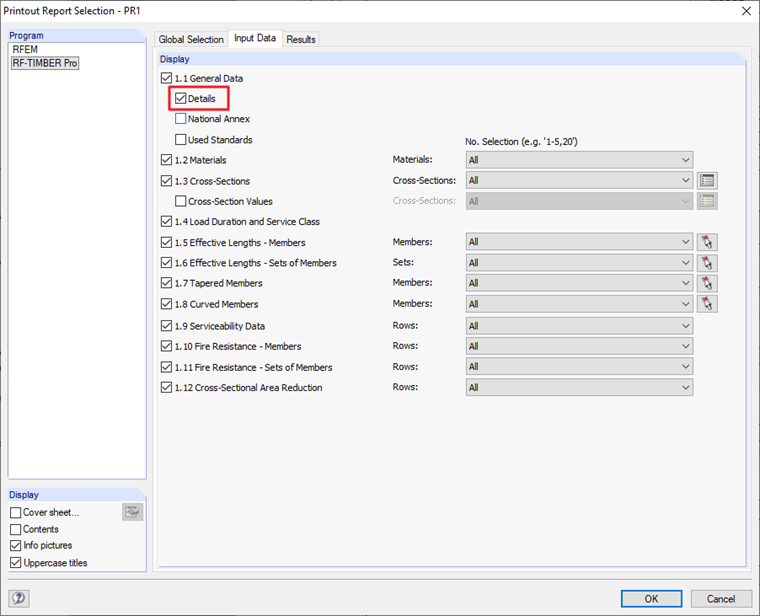

Informację o odporności ogniowej 15 minut można włączyć w protokole wydruku za pomocą menu Edytować/Wybrać, w którym znajduje się sekcja Szczegóły w module RF‑TIMBER Pro (ponieważ klasa odporności ogniowej jest zdefiniowana w oknie dialogowym Szczegóły ).

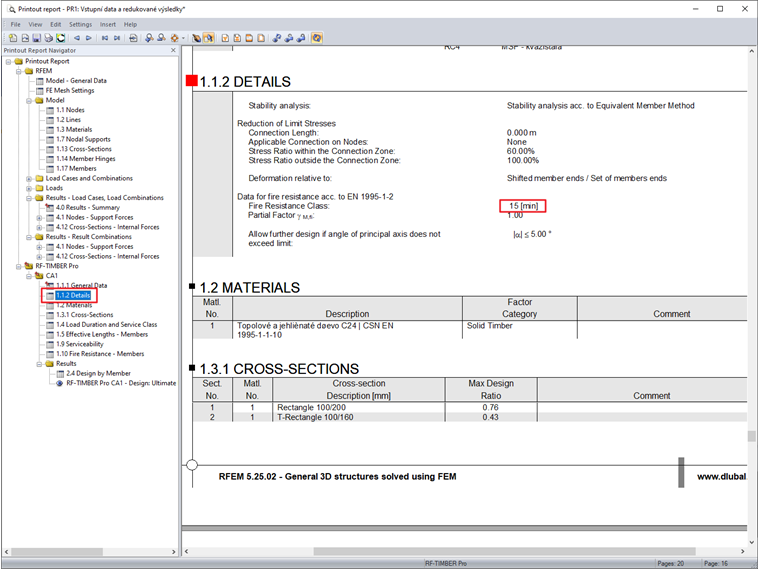

Odporność ogniowa w protokole wydruku
W protokole wydruku brakuje informacji o granicznym czasie obliczeń odporności ogniowej R w module RF‑TIMBER Pro. Czy można dodać te informacje do protokołu wydruku?
