Risposta:

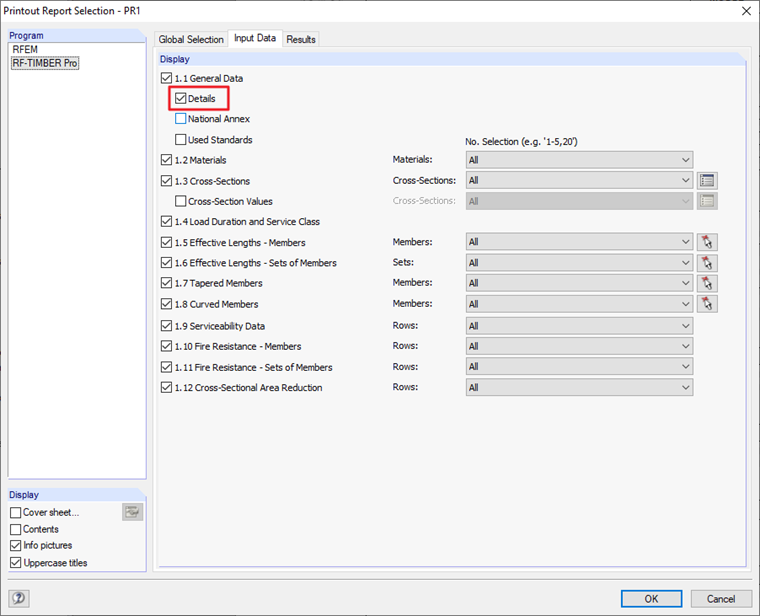

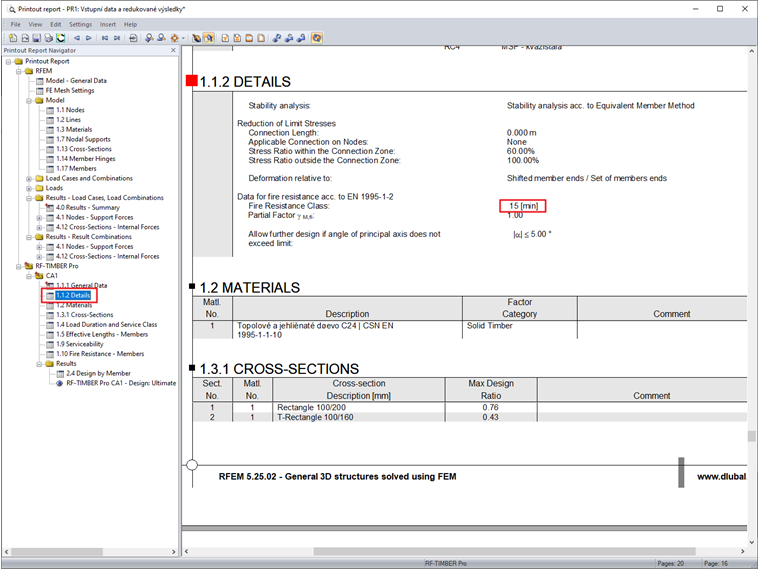

Le informazioni di circa 15 minuti per la resistenza al fuoco possono essere attivate nella relazione di calcolo utilizzando il menu Modifica/Seleziona, dove è possibile selezionare la sezione Dettagli di RF‑TIMBER Pro (poiché la classe di resistenza al fuoco è specificata nella finestra di dialogo Dettagli ).
Resistenza al fuoco nella relazione di calcolo
Le informazioni sul tempo limite per il progetto di resistenza al fuoco R nel modulo aggiuntivo RF‑TIMBER Pro mancano nella relazione di calcolo. È possibile aggiungere queste informazioni alla relazione di calcolo?
