Sobrepor elementos

Os elementos que se sobrepõem parcial ou totalmente ao longo do seu comprimento podem ser encontrados através da verificação do modelo para elementos sobrepostos. Para abrir a verificação do modelo, utilize o menu Ferramentas → Verificação do modelo → Elementos sobrepostos.

Se forem detetados elementos sobrepostos, estes são apresentados numa caixa de diálogo, onde são classificados por grupos. O grupo atual é indicado por uma seta (Figura 01) na janela de trabalho.

Os pares de elementos podem ser exportados para o MS Excel ou criados como uma visibilidade. As visibilidades assim criadas (Figura 02) podem ser utilizadas para encontrar e eliminar rapidamente os elementos relevantes na secção.

FAQ

Como é que posso encontrar elementos sobrepostos e rever a modelação?

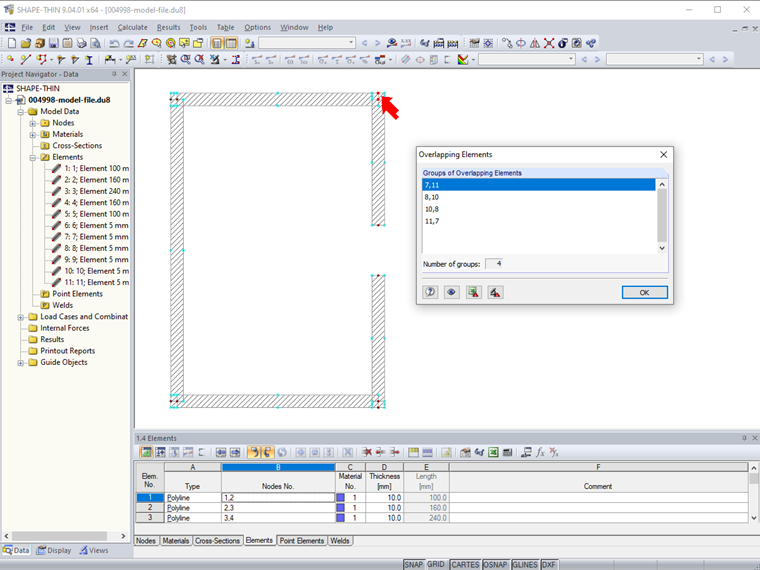

Verificação do modelo para elementos sobrepostos

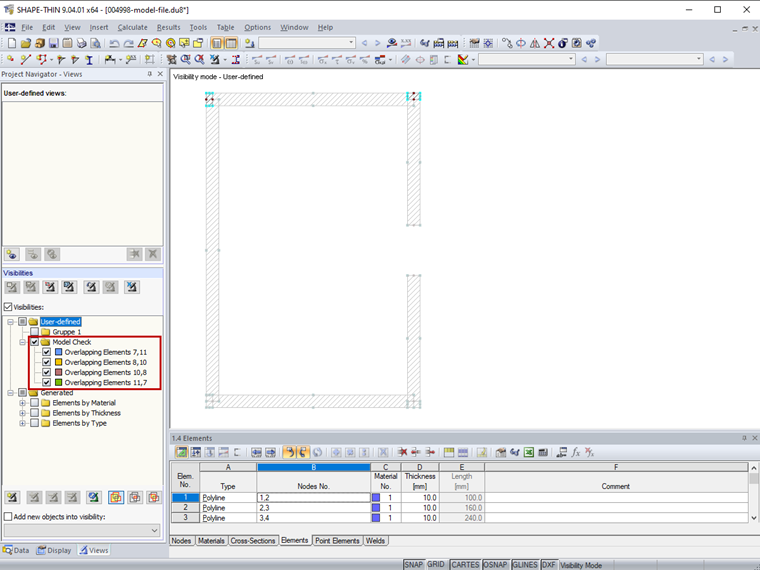

Visibilidades criadas pela verificação de modelo
