Pokrywające się elementy

Jak znaleźć nakładające się elementy i poprawić modelowanie?

Odpowiedź:

Elementy pokrywające się częściowo lub w całości na swoich długościach można znaleźć za pomocą kontroli modelu pod kątem nakładających się elementów. Die Modellkontrolle wird aufgerufen über Menü Extras → Modellkontrolle → Überlappende Elemente.

Entdeckt die Kontrolle überlappende Elemente, so werden diese in einem Dialog nach Gruppen geordnet ausgegeben. Die aktuelle Gruppe ist im Arbeitsfenster durch einen Pfeil gekennzeichnet (Bild 1).

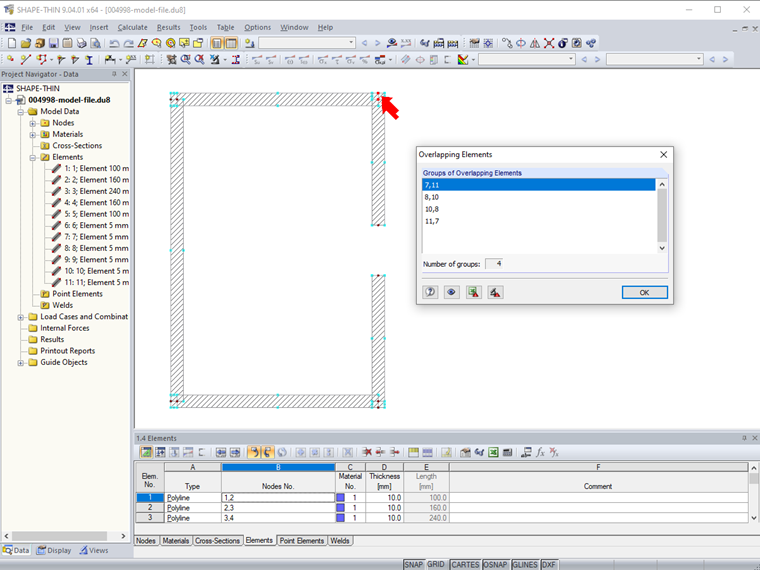

Sprawdzenie modelu pod kątem nakładania się elementów
1 Sprawdzenie modelu pod kątem nakładania się elementów

Die Elementpaare können zu MS Excel exportiert oder als Sichtbarkeit angelegt werden. Mit den so erzeugten Sichtbarkeiten (Bild 2) lassen sich die betreffenden Elemente im Profil sehr schnell finden und löschen.

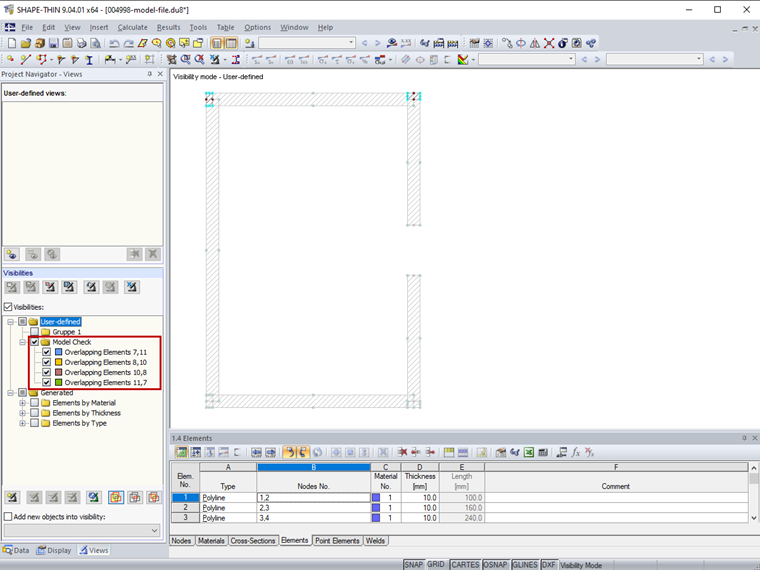

Widoczności utworzone przez kontrolę modelu
Widoczności utworzone przez kontrolę modelu

Autor

Pani von Bloh zapewnia naszym klientom wsparcie techniczne i jest odpowiedzialna za rozwój programu SHAPE‑THIN oraz konstrukcji stalowych i aluminiowych.

;
