Wie kann ich überlappende Elemente finden und die Modellierung bereinigen?

FAQ-Erklärvideo

Überlappende Elemente

Modell | DUENQ 9- Datei zur FAQ 004998

Überlappende Elemente

Modell | DUENQ 8- Datei zur FAQ 004998

Zurück

7. Mai 2021

004998

Modellierung | Struktur

Wie kann ich überlappende Elemente finden und die Modellierung bereinigen?

Antwort

Elemente, die in ihrer Länge ganz oder teilweise übereinander liegen, können mit der Modellkontrolle auf überlappende Elemente gefunden werden. Die Modellkontrolle wird aufgerufen über Menü Extras → Modellkontrolle → Überlappende Elemente.

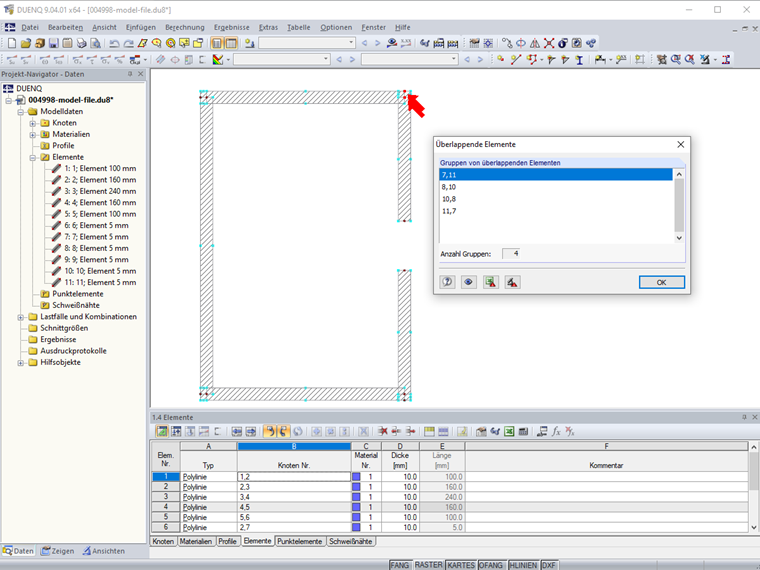

Entdeckt die Kontrolle überlappende Elemente, so werden diese in einem Dialog nach Gruppen geordnet ausgegeben. Die aktuelle Gruppe ist im Arbeitsfenster durch einen Pfeil gekennzeichnet (Bild 1).

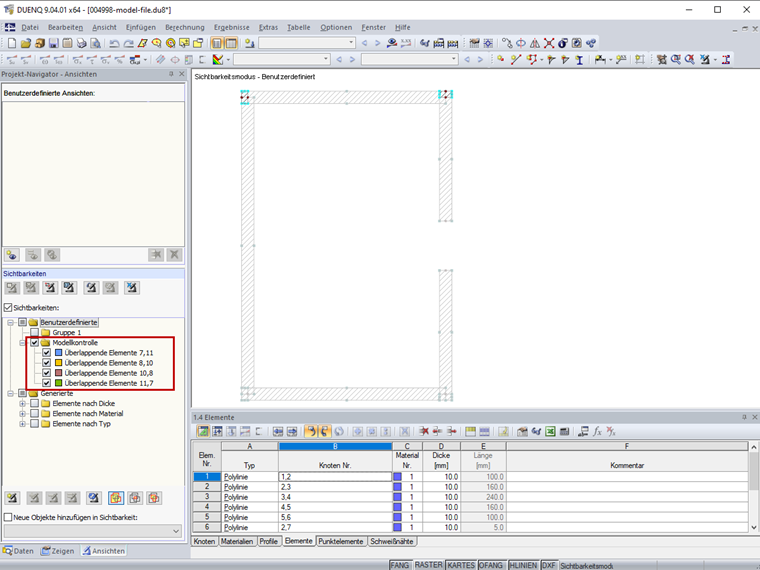

Die Elementpaare können zu MS Excel exportiert oder als Sichtbarkeit angelegt werden. Mit den so erzeugten Sichtbarkeiten (Bild 2) lassen sich die betreffenden Elemente im Profil sehr schnell finden und löschen.

Schlüsselwörter

Modellkontrolle Überlappend Aufeinanderliegend Doppelt
