Resposta:
Para poder atribuir uma excentricidade a uma barra, geralmente, é necessário criá-la antes de definir a barra.
No exemplo a seguir, é apresentada uma abordagem alternativa. Primeiro, é criada a excentricidade e, depois, atribuída a uma barra existente através da respetiva interface:</p>
- código.vb#
'---------------------
Sub SetEccentricity()
'---------------------
Dim model As RFEM5.model
Set model = GetObject(, "RFEM5.Model")
model.GetApplication.LockLicense
On Error GoTo e
Dim iModData As RFEM5.iModelData
Set iModData = model.GetModelData
' create eccentricity
Dim eccens(0 To 0) As RFEM5.MemberEccentricity
eccens(0).No = 1
eccens(0).Comment = "test eccentricity"
eccens(0).ReferenceSystem = LocalSystemType
eccens(0).Start.X = 0
eccens(0).Start.Y = 0
eccens(0).Start.Z = 0
eccens(0).End.X = 0
eccens(0).End.Y = 0
eccens(0).End.Z = 0
eccens(0).HingeAtEndNode = False
eccens(0).HingeAtStartNode = False
eccens(0).HorizontalAlignment = Middle
eccens(0).VerticalAlignment = Bottom
eccens(0).TransverseOffset = True
eccens(0).ReferenceObjectNo = 2
eccens(0).ReferenceObjectType = MemberObject
eccens(0).HorizontalAxisOffset = Middle
eccens(0).VerticalAxisOffset = Top
eccens(0).StartAdjoiningMembersOffset = False
eccens(0).EndAdjoiningMembersOffset = False
iModData.PrepareModification
iModData.SetMemberEccentricities eccens
iModData.FinishModification
' add eccentricity to member
Dim iMem As RFEM5.IMember
Set iMem = iModData.GetMember(1, AtNo)
Dim mem As RFEM5.Member
mem = iMem.GetData
mem.EccentricityNo = 1
iModData.PrepareModification
iMem.SetData mem
iModData.FinishModification
e: If Err.Number <> 0 Then MsgBox Err.Description, , Err.Source
model.GetApplication.UnlockLicense
End Sub
#/code#

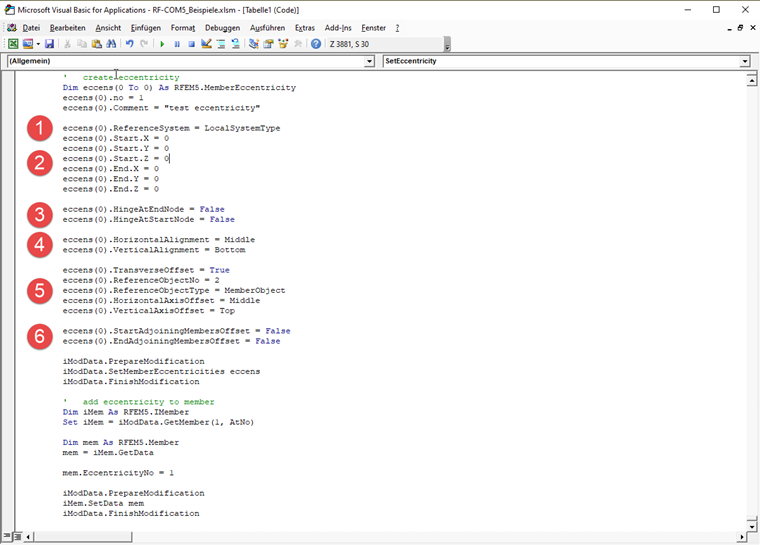

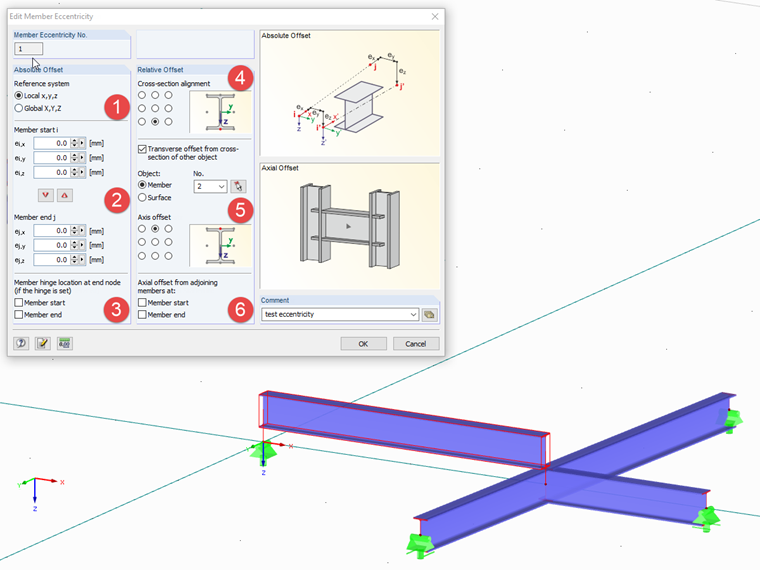

As excentricidades da barra apenas podem ser transferidas como um campo. Para este efeito, foi criado um campo com apenas um elemento. Na imagem anexada, os elementos individuais são distribuídos com referência aos elementos gráficos.
