Odpowiedź:
Aby można było przypisać mimośród do pręta, zwykle należy go utworzyć przed ustawieniem pręta.
Inne podejście pokazano w poniższym przykładzie. Najpierw tworzony jest mimośród, a następnie przypisywany do istniejącego pręta za pośrednictwem interfejsu:
'---------------------Sub SetEccentricity()'---------------------
Dim model As RFEM5.modelSet model = GetObject(, "RFEM5.Model")model.GetApplication.LockLicense
On Error GoTo e
Dim iModData As RFEM5.iModelDataSet iModData = model.GetModelData
' create eccentricityDim eccens(0 To 0) As RFEM5.MemberEccentricityeccens(0).No = 1eccens(0).Comment = "test eccentricity"
eccens(0).ReferenceSystem = LocalSystemType
eccens(0).Start.X = 0eccens(0).Start.Y = 0eccens(0).Start.Z = 0
eccens(0).End.X = 0eccens(0).End.Y = 0eccens(0).End.Z = 0
eccens(0).HingeAtEndNode = Falseeccens(0).HingeAtStartNode = False
eccens(0).HorizontalAlignment = Middleeccens(0).VerticalAlignment = Bottom
eccens(0).TransverseOffset = Trueeccens(0).ReferenceObjectNo = 2eccens(0).ReferenceObjectType = MemberObjecteccens(0).HorizontalAxisOffset = Middleeccens(0).VerticalAxisOffset = Top
eccens(0).StartAdjoiningMembersOffset = Falseeccens(0).EndAdjoiningMembersOffset = False
iModData.PrepareModificationiModData.SetMemberEccentricities eccensiModData.FinishModification
' add eccentricity to memberDim iMem As RFEM5.IMemberSet iMem = iModData.GetMember(1, AtNo)
Dim mem As RFEM5.Membermem = iMem.GetData
mem.EccentricityNo = 1
iModData.PrepareModificationiMem.SetData memiModData.FinishModification
e: If Err.Number <> 0 Then MsgBox Err.Description, , Err.Source
model.GetApplication.UnlockLicense

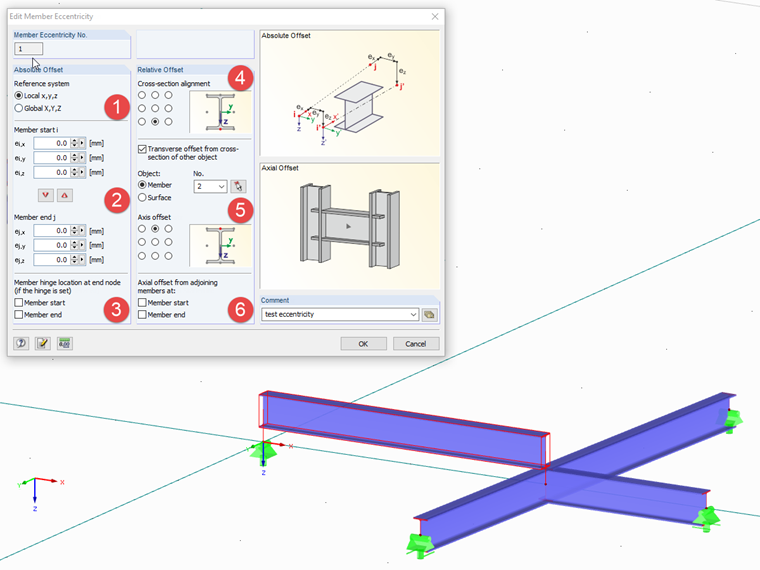

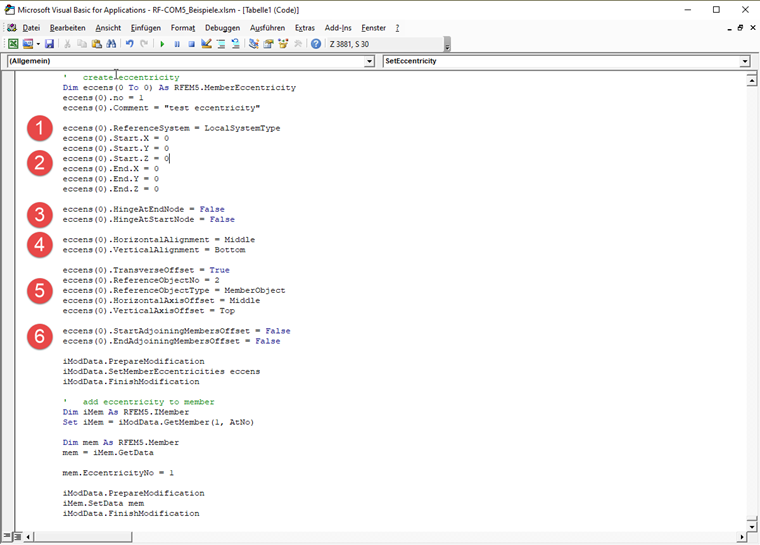

End SubMimośrody prętów mogą być przenoszone tylko jako pole; w tym celu zostało utworzone pole zawierające tylko jeden element. Na załączonym rysunku poszczególne elementy są wyszczególnione w odniesieniu do elementów graficznych.
