Desativar objetos por caso de carga

Como é que posso desativar determinados objetos, tais como barras, superfícies e apoios por caso de carga?

Resposta:

A desativação de objetos por caso de carga pode ser realizada da seguinte forma:

Botão "Editar caso de carga" → Caixa de diálogo "Casos de carga e combinações"

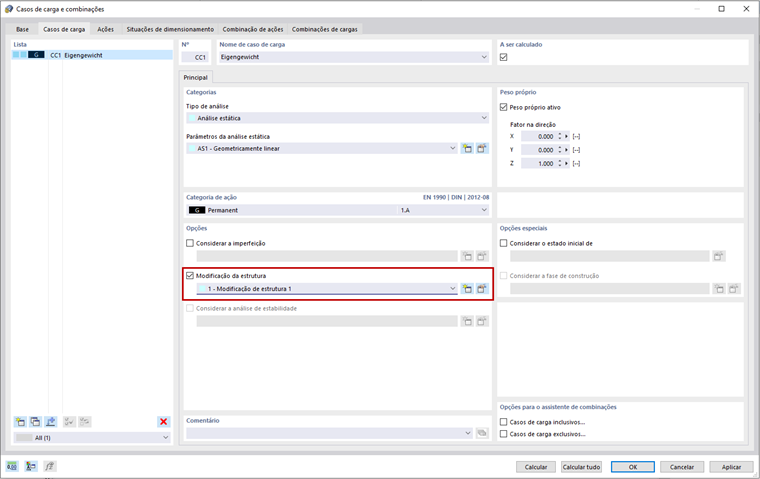

Separador "Casos de carga" → ativar "Modificação da estrutura" → Editar ou criar nova modificação da estrutura, ver a Figura 01

FAQ

FAQ 005052 | Como é que posso desativar determinados objetos, tais como barras, superfícies, apoios, por caso de carga?

FAQ 005052 | Como é que posso desativar determinados objetos, tais como barras, superfícies e apoios por caso de carga?

Modificação da estrutura

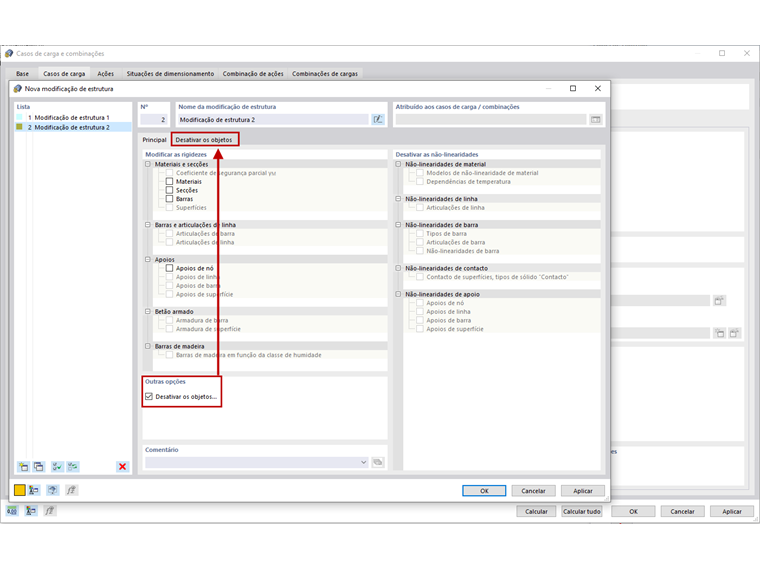

Caixa de diálogo "Editar modificação da estrutura" → "Desativar objetos", ver a Figura 02

Desativar os objetos

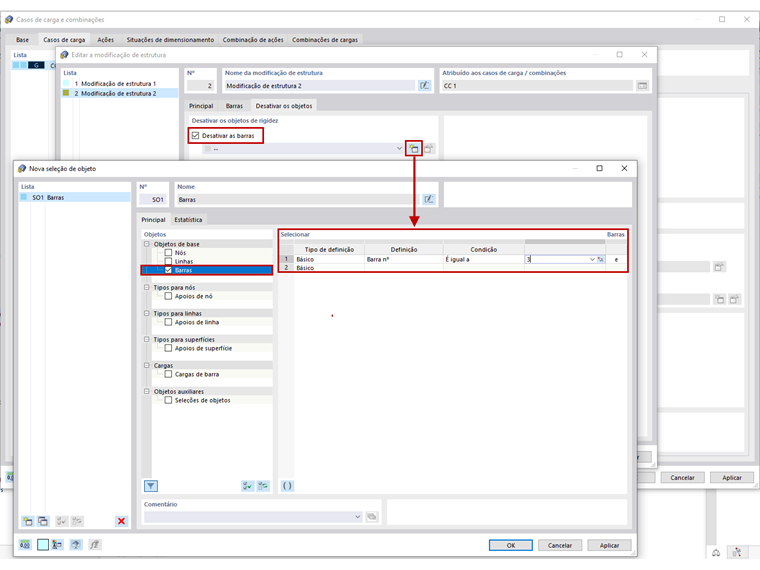

Separador "Desativar os objetos" → desativar os objetos correspondentes e criar a seleção de objetos, ver a Figura 03

FAQ 005052 | Como é que posso desativar determinados objetos, tais como barras, superfícies, apoios, por caso de carga?

Seleção de objeto

Obviamente, tanto a modificação da estrutura como a seleção de objetos podem ser criadas previamente de forma independente utilizando o navegador de dados:

As modificações de estrutura estão localizadas na pasta "Objetos especiais" e as seleções de objetos em "Objetos auxiliares".

Ambos os objetos podem ser utilizados para outras situações ou situações de carga e, portanto, devem ser criados apenas uma vez.
