Utilizei a função "Ligar linhas/barras automaticamente" na modelação. No entanto, o RFEM 6 cria sempre um nó de ligação do tipo "na barra". Como é que procedo para a divisão automática das barras?

Q: Utilizei a função "Ligar linhas/barras automaticamente" na modelação. No entanto, o RFEM 6 cria sempre um nó de ligação do tipo "na barra". Como é que procedo para a divisão automática das barras?

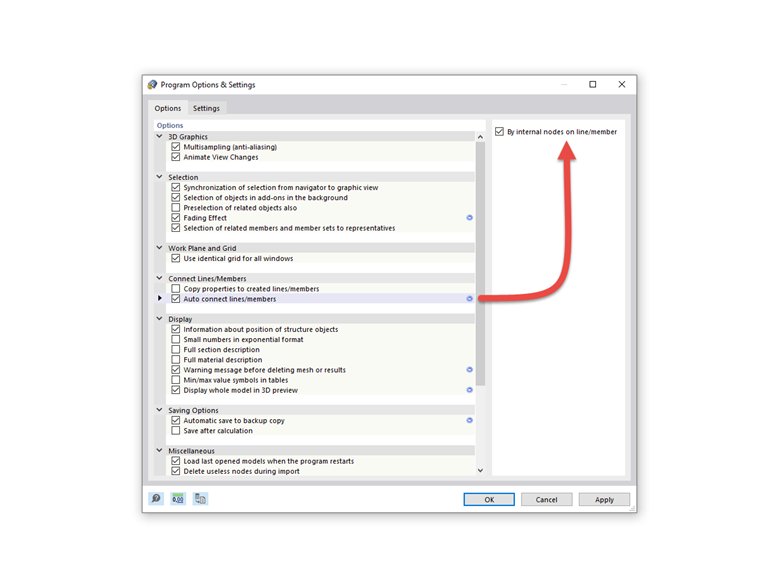

A ativação da função "Unir linhas/barras automaticamente" é apresentada na Figura 01.No RFEM 6 e no RSTAB 9, o programa cria um nó do tipo "na barra/na linha" por defeito na linha ou barra existente.No entanto, se pretende dividir automaticamente a linha ou a barra existente, pode alterar isso nas opções do programa. Para fazer isso, vá para o menu "Opções"> "Opções do programa ...". No diálogo seguinte, a opção Ligar "Através de nós internos" pode ser desativada, ver Fig. 02.

Question

Utilizei a fun&#231;&#227;o "Ligar linhas/barras automaticamente" na modela&#231;&#227;o. No entanto, o RFEM 6 cria sempre um n&#243; de liga&#231;&#227;o do tipo "na barra". Como &#233; que procedo para a divis&#227;o autom&#225;tica das barras?

Accepted Answer

A ativa&#231;&#227;o da fun&#231;&#227;o "Unir linhas/barras automaticamente" &#233; apresentada na Figura 01.No RFEM 6 e no RSTAB 9, o programa cria um n&#243; do tipo "na barra/na linha" por defeito na linha ou barra existente.No entanto, se pretende dividir automaticamente a linha ou a barra existente, pode alterar isso nas op&#231;&#245;es do programa. Para fazer isso, v&#225; para o menu "Op&#231;&#245;es"> "Op&#231;&#245;es do programa ...". No di&#225;logo seguinte, a op&#231;&#227;o Ligar "Atrav&#233;s de n&#243;s internos" pode ser desativada, ver Fig. 02.
