Automatické spojení linií a prutů

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Při modelování používám funkci "Automaticky spojit linie/pruty". RFEM 6 ovšem vždy vytvoří spojovací uzel typu "Na prutu". Jak mám postupovat, aby se pruty automaticky rozdělily?

Odpověď

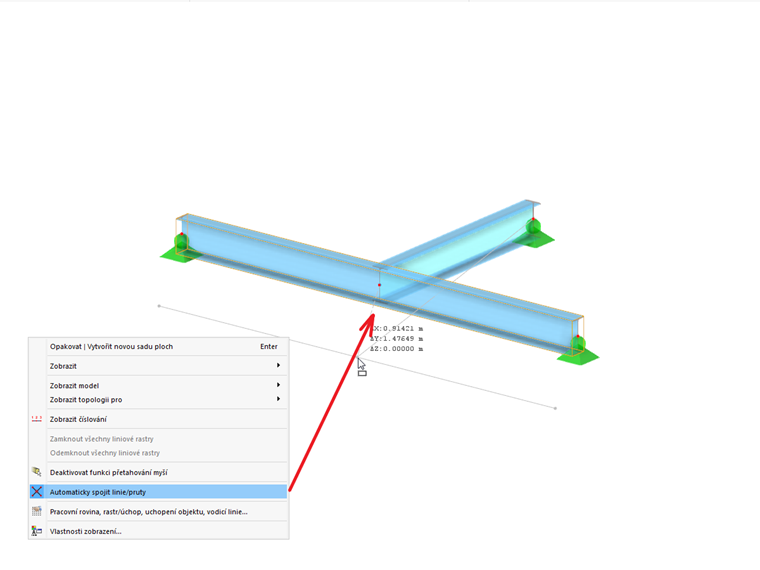

Aktivace funkce "Automaticky spojit linie/pruty" je znázorněna na obrázku 1.

V programech RFEM 6 a RSTAB 9 vytvoří program standardně na stávající linii resp. prutu uzel typu "Na linii/Na prutu".

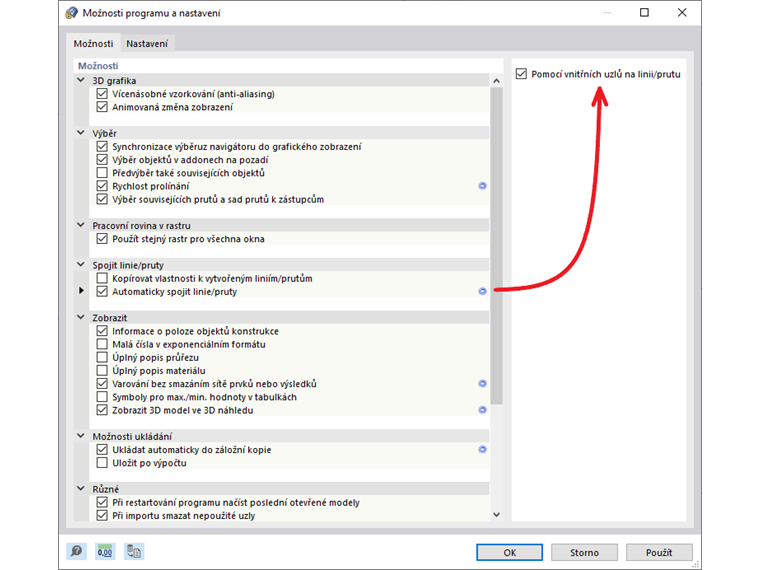

Pokud si však přejete rozdělit stávající linii nebo prut automaticky, můžete to změnit v možnostech programu. Za tímto účelem přejděte do nabídky "Možnosti"> "Možnosti programu...". V následujícím dialogu je možné deaktivovat volbu Spojit "Pomocí vnitřních uzlů", viz obrázek 2.

Klíčová slova

Spojit linie Spojit pruty Dělit linie Dělit pruty
