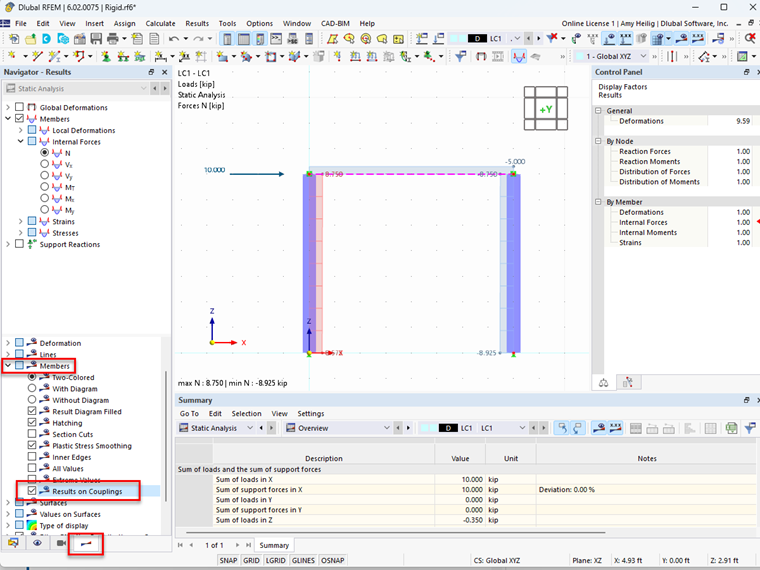

A visualização dos esforços internos para acoplamentos (barras de acoplamento, barras rígidas) está desativada por defeito no RFEM 6/RSTAB 9. Contudo, pode ativar rapidamente a visualização dos esforços internos e das deformações para estes tipos de barras em Navegador – Resultados – Barras, selecionando a caixa de seleção "Resultados para acoplamentos".
Visualizar resultados de barra rígida ou de acoplamento
Como é que posso visualizar os esforços internos de uma barra rígida ou de acoplamento no RFEM 6/RSTAB 9??
