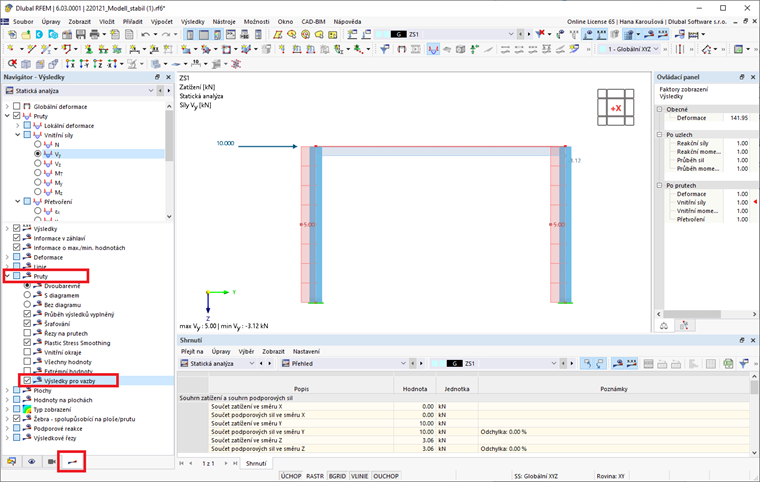

Zobrazení vnitřních sil pro vazby (pruty typu vazba, tuhé pruty) je v programu RFEM 6 / RSTAB 9 standardně deaktivováno. Zobrazení vnitřních sil a deformací pro tyto typy prutů však můžete rychle aktivovat v navigátoru Výsledky - Pruty pomocí zaškrtávacího políčka "Výsledky pro vazby".
Zobrazení výsledků vazeb nebo tuhých prutů
Jak mohu v programu RFEM 6 / RSTAB 9 zobrazit vnitřní síly ve vazbě nebo v tuhém prutu?
