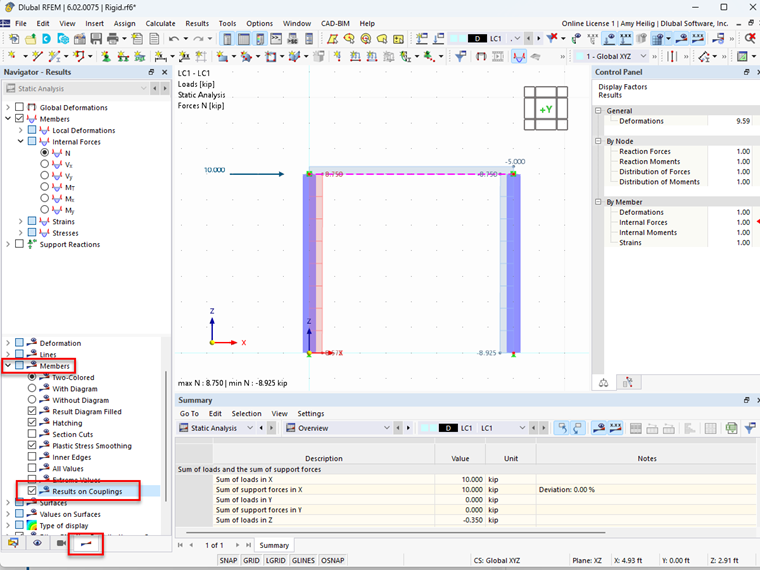

L'affichage des efforts internes pour les couplages (barres de couplage, barres rigides) est désactivé par défaut dans RFEM 6/RSTAB 9. Vous pouvez cependant activer rapidement l'affichage des efforts internes et des déformations pour ces types de barre dans les options Navigateur - Résultats - Barres en cochant la case « Résultats aux couplages ».
Affichage des résultats d'une barre de couplage ou d'une barre rigide
Comment puis-je afficher les efforts internes d'une barre de couplage ou rigide dans RFEM 6/RSTAB 9 ?
