Resposta:
No RFEM 6, pode definir a disposição da armadura das barras nas configurações do estado limite último para o dimensionamento do betão, as quais devem ser utilizadas como base para a determinação da armadura necessária.

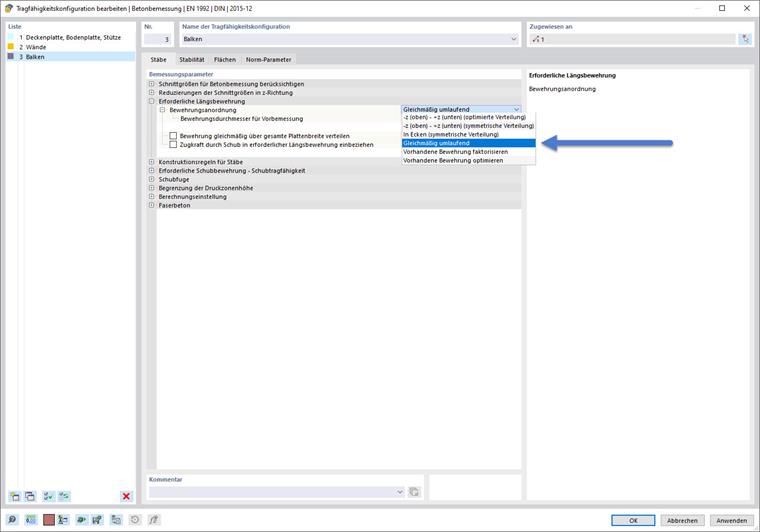

Se define "Uniformemente em todos os lados" ou "Nos cantos (simétrico)" como disposição da armadura para as barras (ver figura seguinte), não existe "superior" e "inferior" e, como tal, não pode ser gerada saída de resultado para a disposição superior necessária e armadura inferior. Neste caso, o valor para a armadura necessária é apresentado como um valor total.
![[EN] FAQ 005579 | Porque é que obtenho apenas a armadura total e nenhum resultado para a armadura superior e inferior em "Armadura necessária" no navegador Resultados](/pt/webimage/051743/4002492/ULS-Konfiguration_Stäbe.jpg?mw=760&hash=1685c63be3ed772b3bfdcb497a4fff2e8c1197b8)
Para as restantes opções da disposição da armadura, a armadura superior e inferior necessárias são obtidas separadamente.

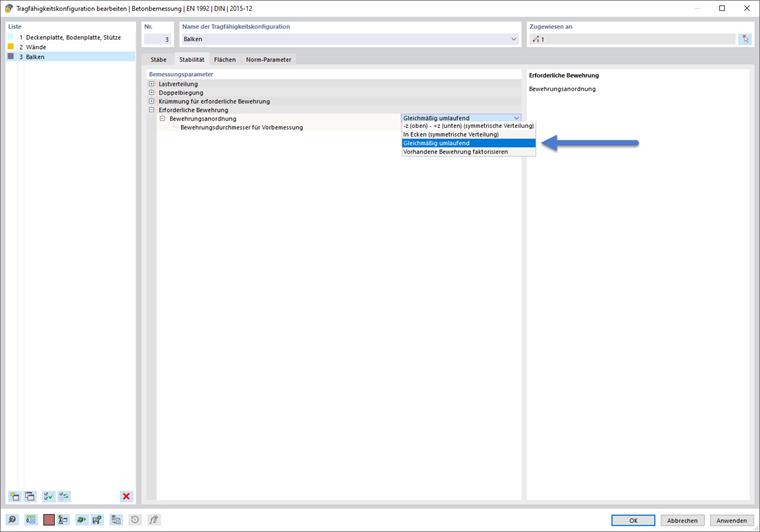

Para os pilares, tenha em atenção que a configuração no separador "Estabilidade" é determinante. Se estiver definido "Uniformemente circundante", a armadura total necessária também é apresentada nos resultados.
![[EN] FAQ 005579 | Porque é que obtenho apenas a armadura total e nenhum resultado para a armadura superior e inferior em "Armadura necessária" no navegador Resultados](/pt/webimage/051744/4002499/ULS-Konfiguration_Stabilität.jpg?mw=760&hash=e3c8fced2a734453f4199af7bf00e5c3cede222e)
Se o tipo "Uniformemente circundante" estiver definido para a armadura existente da barra ou
se a secção da barra for uma secção circular,
neste caso, a seleção nas configurações é reduzida e a disposição da armadura é, em princípio, limitada a "Uniformemente circundante".
Portanto, pode ser útil definir uma configuração de dimensionamento separada para secções circulares.
