Erforderliche Bewehrung und Bewehrungsanordnung

为什么我在结果导航器中的“所需钢筋”下只获得了总钢筋的结果,而没有获得顶部和底部配筋的结果?


回复:

在 RFEM 6 中,您可以定义混凝土设计承载能力极限状态配置中杆件的钢筋布置,作为确定所需钢筋面积的基础。

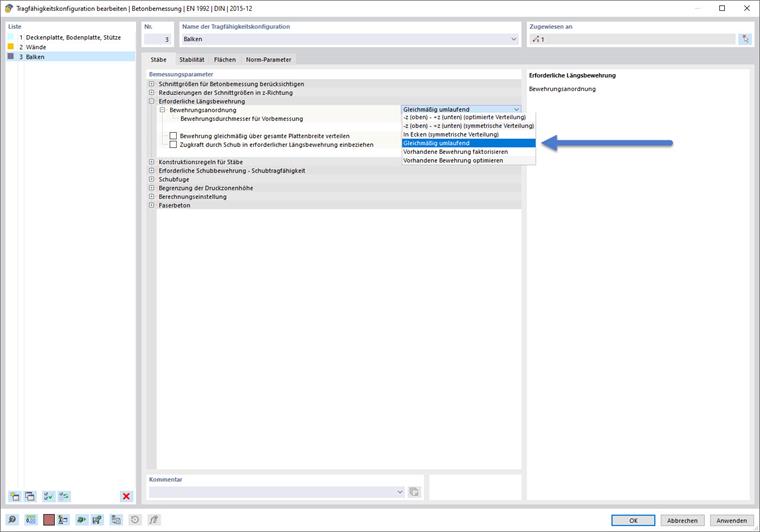

如果将杆件的配筋设置为“均匀环绕”或“拐角处(对称)”(见下图),则没有“顶部”和“底部”,因此也不会输出所需顶部的结果。和下部钢筋。 在这里显示的是所需配筋的总值。

对于其余钢筋布置选项,所需的上部和下部钢筋需分别计算。

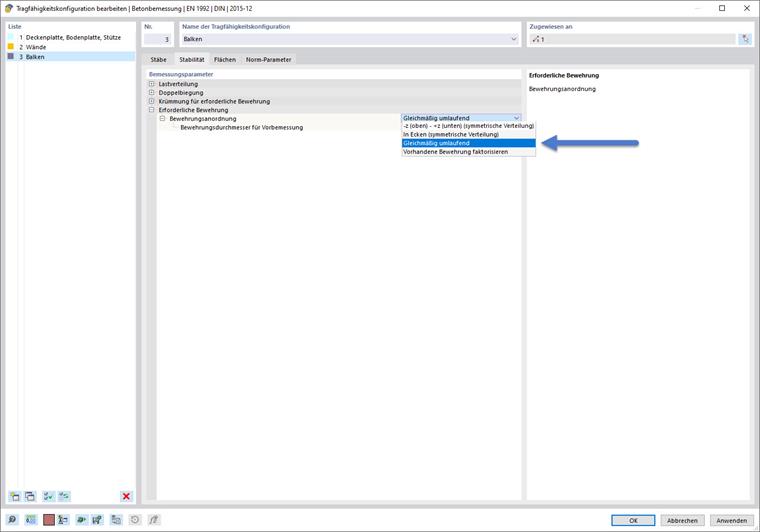

对于柱子,请注意“稳定性”选项卡中的设置。 如果选择“均匀环绕”,则所需的总钢筋也会显示在结果中。

如果将给定的钢筋类型设置为“均匀环绕”,
如果杆件的截面是圆形截面,
在这种情况下,原则上钢筋的选择范围会减少,钢筋布置的数量也会限制在“均匀环绕”。

圆截面在截面设计中建议使用不同的截面。
