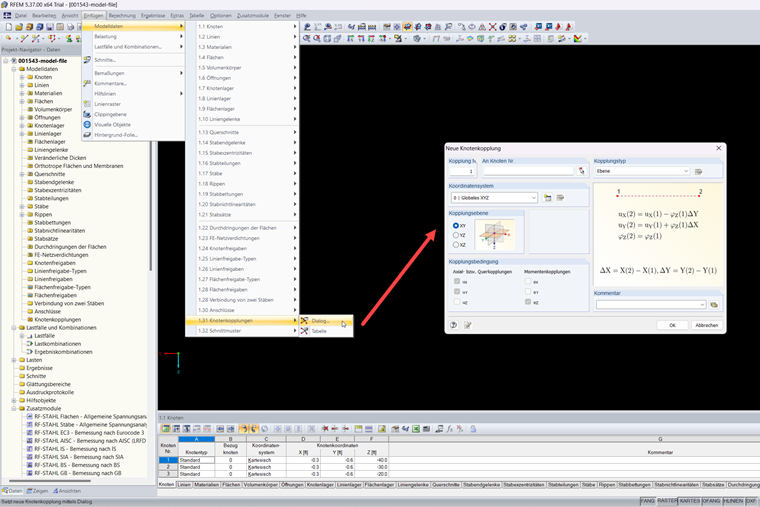

No RFEM 5, foi implementada a opção de modelação para acoplamentos no menu "Inserir – Dados do modelo – 1.31 Restrições nodais" (Figura 01) para permitir a modelação de elementos que tenham uma rigidez no plano muito grande. Esta abordagem é aplicada principalmente em edifícios, onde elementos estruturais horizontais maciços justificam tal suposição.
Como o chamado "Diafragma" é utilizado principalmente em edifícios, esta função foi incorporada no RFEM 6, no módulo "Modelo de edifício". Neste módulo, estão disponíveis quatro opções para considerar a rigidez (Figura 02). O utilizador pode assim selecionar as suposições de modelação que melhor refletem a estrutura real.
Para cada piso, pode ser definida uma configuração de resultados própria. Com as opções "Plano rígido" ou "Plano flexível", as lajes (análise 2D) podem ser modeladas juntamente com pilares (apoios de nó) e paredes (apoios de linha). A opção "Apenas transmissão de carga" simplifica o cálculo, utilizando as lajes apenas para a transmissão de carga.

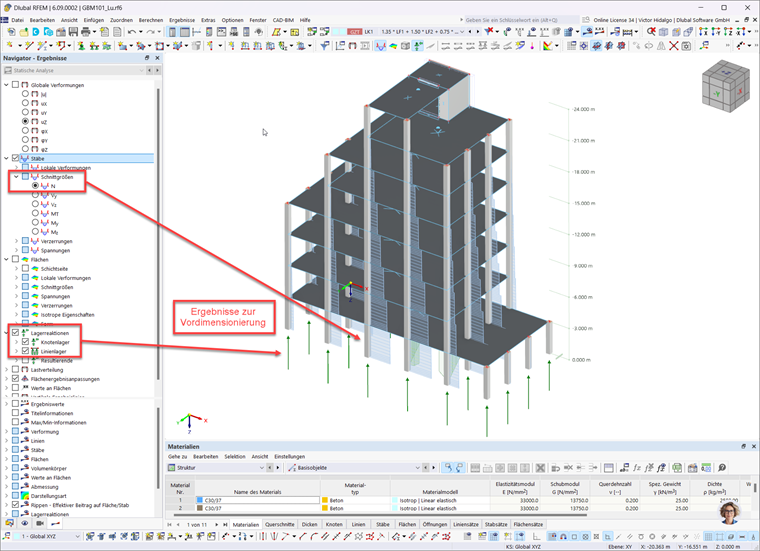

O modelo de edifício representa, assim, uma alternativa à modelagem separada de lajes, onde anteriormente se utilizava a ferramenta "Assumir reações de apoio como carga". Uma primeira análise pode ser realizada com "Apenas transmissão de carga" para determinar parâmetros globais como reações de apoio, estabilidade e dimensionamento preliminar dos elementos principais verticais.

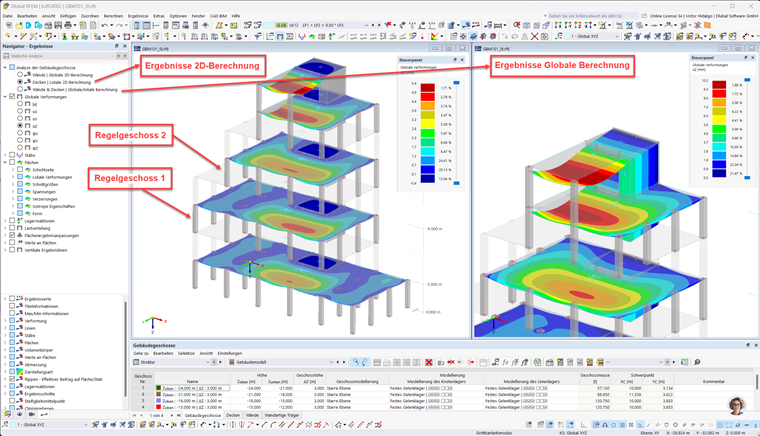

Em seguida, as funções adicionais do módulo, como modelação de pisos, conjuntos de lajes, paredes e vigas-parede, podem ser ativadas para uma análise e dimensionamento mais detalhados dos materiais utilizados (Figura 04). Como este modelo avançado requer mais esforço computacional e de processamento, recomenda-se uma abordagem gradual. Desta forma, todos os elementos estruturais de um projeto podem ser integrados em apenas um modelo.
