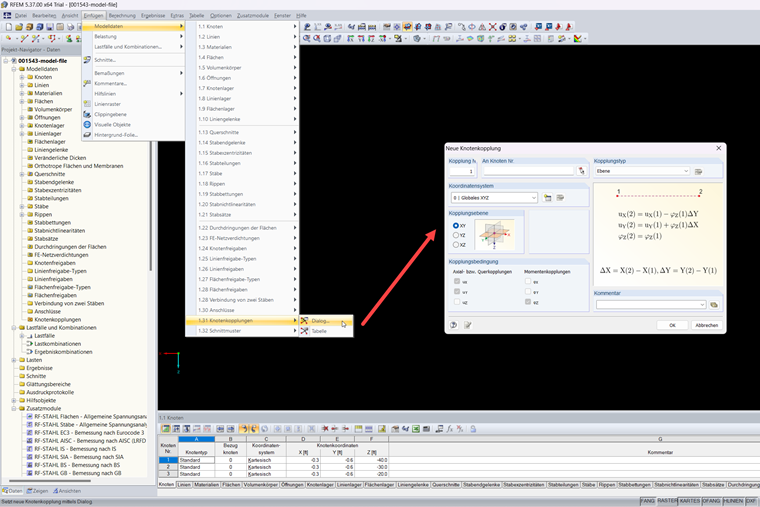

V programu RFEM 5 byla v nabídce „Vložit → Údaje modelu → 1.31 Uzlové vazby“ (Obrázek 01) implementována možnost modelování vazeb pro prvky s velmi vysokou tuhostí v rovině. Tento přístup se používá hlavně ve stavebnictví, kde masivní horizontální prvky (například stropní desky) takový předpoklad ospravedlňují.
Jelikož se „diafragma“ používá téměř výlučně v budovách, byla tato funkce v programu RFEM 6 přesunuta do addonu Model budovy. Tam si můžete vybrat ze čtyř možností, jak zohlednit tuhost (obrázek 02). Uživatel si tak může zvolit modelové předpoklady, které nejlépe odrážejí skutečný konstrukční systém.
Pro každé podlaží lze definovat samostatnou konfiguraci výsledků. Pomocí voleb „Tuhá diafragma“ nebo „Polotuhá diafragma“ lze desky (2D analýza) modelovat společně se sloupy (uzlové podpory) a stěnami (lineární podpory) v jediném modelu. Volba „Pouze přenos zatížení“ zjednodušuje výpočet tím, že k přenosu zatížení využívá pouze desky.

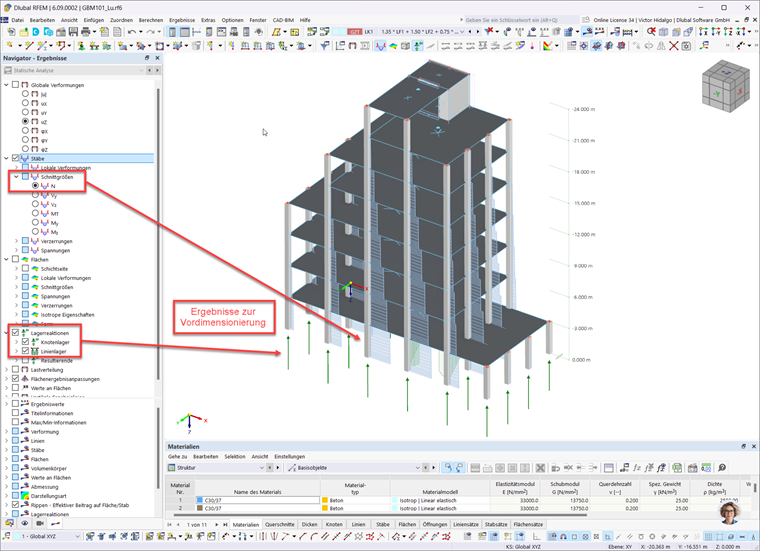

Model budovy tak představuje alternativu k samostatnému modelování stropů, při kterém se dříve používal nástroj „Importovat podporové reakce jako zatížení“. Pomocí možnosti „Pouze přenos zatížení“ lze provést počáteční analýzu k určení globálních parametrů, jako jsou podporové reakce, statika a předběžné dimenzování vertikálních hlavních nosných prvků.

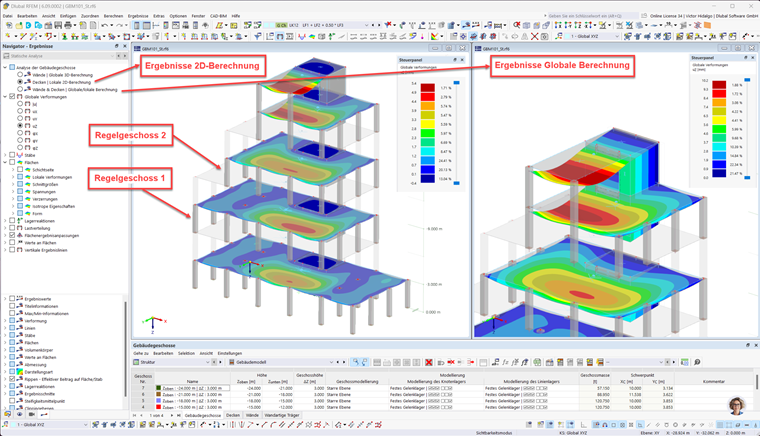

Poté můžete aktivovat další funkce tohoto addonu, například modelování podlah, stropních sestav, stěnových panelů a trámů napodobujících stěny, abyste mohli provést podrobnější analýzu a návrh použitých materiálů (obrázek 04). Jelikož však tento pokročilý model vyžaduje větší výpočetní a procesní výkon, doporučuje se postupovat krok za krokem. Tímto způsobem lze všechny součásti projektu integrovat do jediného modelu.
