Considerar campos de corte e restrições de rotação nas análises estática, de estabilidade e modal

É possível considerar painéis rígidos ao corte e apoio rotacional na cálculo global?

Resposta:

Sim, você pode considerar camadas de cisalhamento e apoios rotacionais não apenas nos Add-Ons de dimensionamento, mas também na análise de estática, estabilidade e modal.

Isso pode ser configurado dentro das modificações estruturais. A seguinte entrada do manual descreve a respectiva entrada:

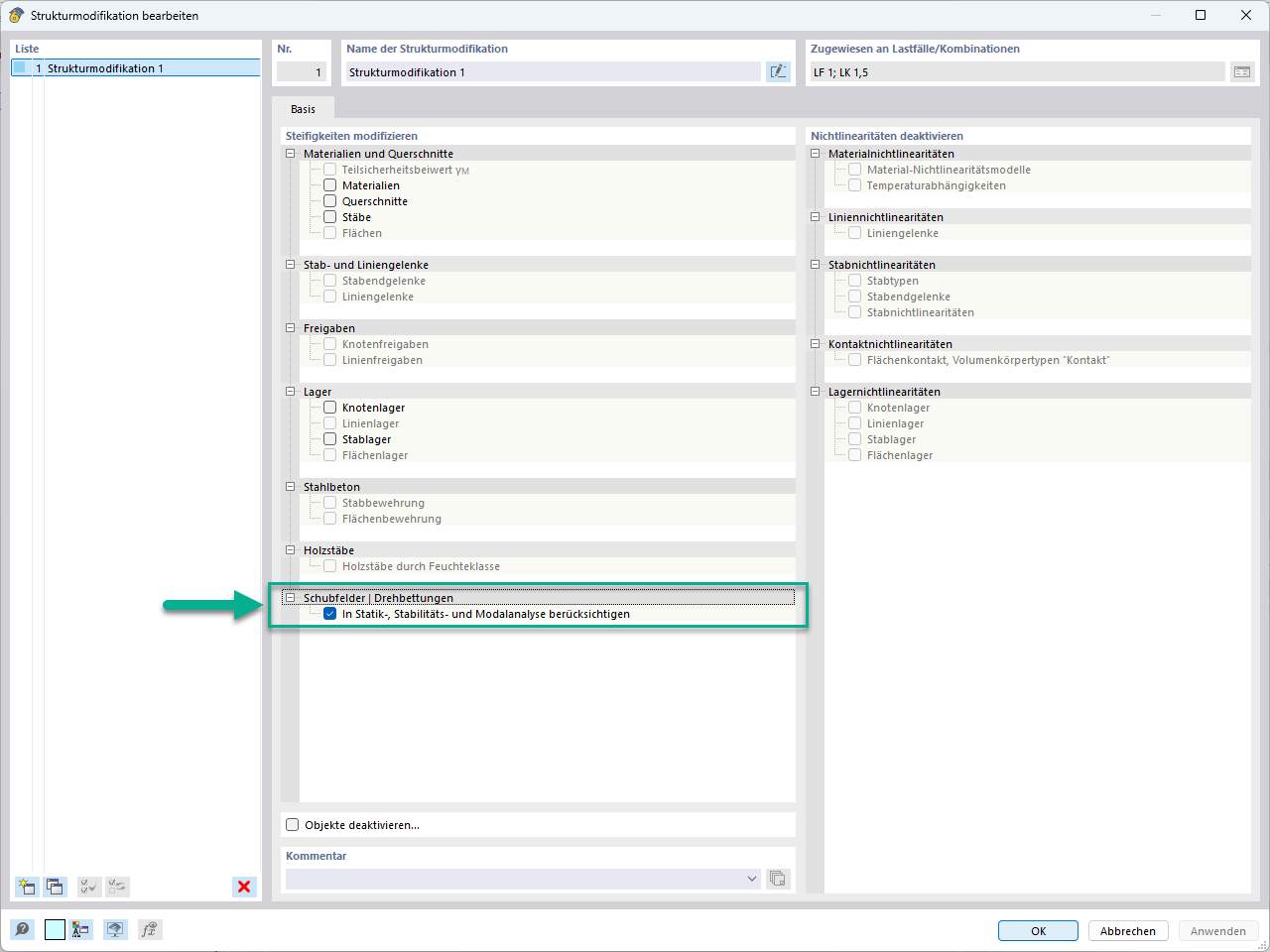

A imagem a seguir mostra a entrada para a ativação da consideração das camadas de cisalhamento e apoios rotacionais:

FAQ 005654 | Janela de modificação de estrutura com painéis de corte e restrições de rotação ativos.
Modificação estrutural devido a painéis de corte e restrições de rotação

Importante

É importante notar que a ativação desta opção cria apoios globais que também transferem cargas. Isso, por exemplo, pode suportar as cargas horizontais resultantes da carga de vento, sem transferi-las para o sistema.

Autor

O Sr. Gebhardt atende os utilizadores no suporte ao cliente e é responsável pelo desenvolvimento de produtos na área da engenharia geotécnica.
