Síly ve smyku a torzní omezení v analytické, stabilitní a modální analýze

Je možné zohlednit smykové panely a torzní pružiny i v globálním výpočtu?

Odpověď:

Ano, smyková pole a rotační ložiska můžete zohlednit nejen v přídavných modulech pro dimenzování, ale také v analýzách statiky, stability a vlastních tvarů.

Nastavit to lze v rámci modifikací struktury. Následující příspěvek v manuálu popisuje příslušný vstup:

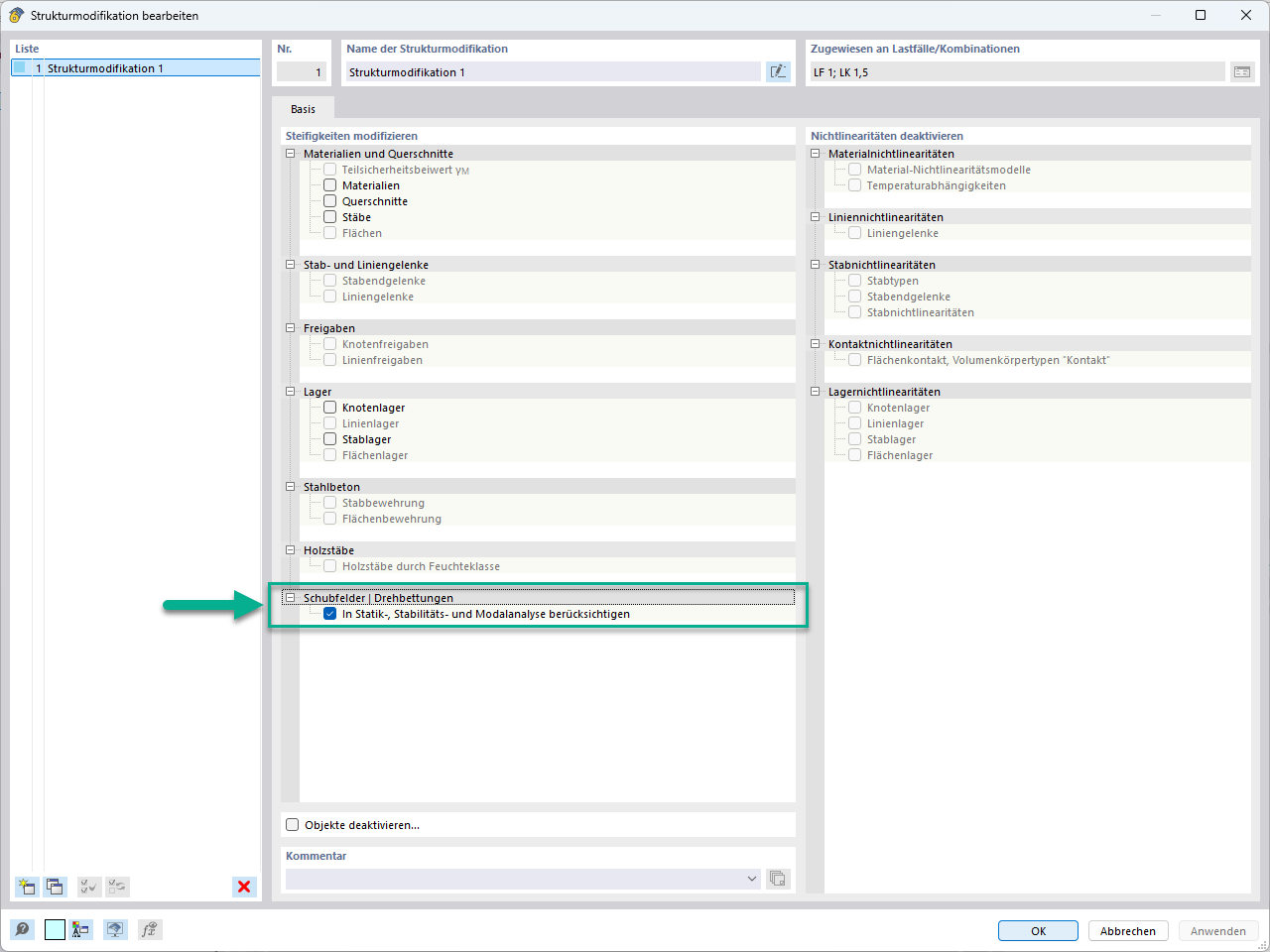

Následující obrázek ukazuje vstup pro aktivaci zohlednění smykových polí a rotačních ložisek:

FAQ 005654 | Dialogové okno programu RFEM pro modifikaci konstrukce s aktivní volbou pro smykový panel a rotační vazbu s ohledem na deformace v analýze nosné konstrukce, stabilitě a modální analýze
Modifikace konstrukce v důsledku smykových panelů a rotačních vazeb

Důležité

Je třeba mít na paměti, že aktivací této možnosti se vytvoří globální uložení, které také odvádí zatížení. Mohou například přenášet vznikající horizontální zatížení z větrného zatížení, aniž by je předávaly na systém.

Autor

Pan Gebhardt podporuje uživatele v zákaznické podpoře a zabývá se vývojem v oblasti geotechniky.
