Trabalhar com o RF-PIPING

Após a ativação do módulo adicional RF‑PIPING, uma nova barra de ferramentas no RFEM é ativada e o navegador de projetos, assim como as tabelas são aumentados. O sistema de condutas é agora modelado da mesma forma que as barras. As curvas de tubos são definidas simultaneamente por tangentes (secções de tubo retas) e raios. Isto facilita uma alteração posterior dos parâmetros de curvatura.

Existe também a possibilidade de ampliar as condutas subsequentemente através da definição de componentes especiais (juntas de dilatação, válvulas e outros). As bibliotecas implementadas com componentes estruturais facilitam a definição.

Os trechos interrelacionados são definidos como conjuntos de condutas.

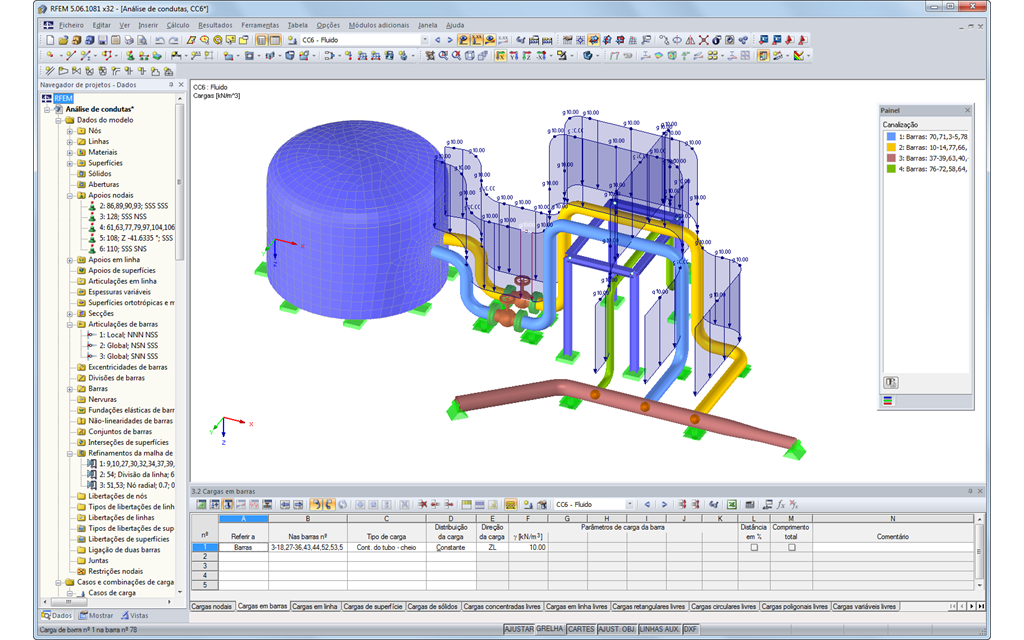

No carregamento das condutas, são atribuídas cargas de barras aos respetivos casos de carga. A combinação das cargas é efetuada em combinações de casos de carga de condutas e de resultados.
Após o cálculo, é possível representar as deformações, os esforços internos e as forças de apoio em gráficos e em tabelas.

O dimensionamento das tensões de acordo com a norma pode ser realizado de seguida no módulo adicional RF‑PIPING Design, onde só é necessário selecionar os conjuntos de condutas, assim como as situações de carregamento relevantes.



;
