Práce s modulem RF-PIPING

Zvláště v technologických stavbách, ale i při detailní analýze statických konstrukcí, může být nutné modelovat trubkový průřez jako plochu. Pro tyto účely má program RFEM možnost vytvořit pomocí linie automaticky trubkový průřez.

V mnoha případech je potřeba filtrovat výsledky pro zobrazení hodnot na plochách, aby se nezobrazila všechna čísla. Při zobrazení uspořádání výztuže můžete například skrýt hodnoty, které jsou nižší než použitá základní výztuž.

V programech RFEM 5 a RSTAB 8 lze přiřadit nelinearity kloubům na konci prutu. Kromě nelinearit „Pevný, je‑li...“ a „Částečná účinnost“ můžete také zvolit „Diagram“. Pokud zvolíte možnost „Diagram“, je třeba zadat odpovídající nastavení pro působení kloubu na konci prutu. Pro jednotlivé definiční body je nezbytné určit souřadnice hodnot (deformace nebo pootočení a na nich závislé vnitřní síly), které definují kloub.

• Grafické zadání potrubí a potrubních prvků
• Názorné zobrazení potrubních větví a prvků v grafickém okně programu RFEM
• Rozsáhlá databáze průřezů a materiálů potrubí
• Rozsáhlé databáze pro pásnice, redukce, T-kusy a kompenzátory
• Zohlednění potrubní konstrukce (izolace, vyložení, plech)
• Automatický výpočet součinitelů intenzity napětí a součinitelů poddajnosti
• Specifické kategorie účinků na potrubí pro zatěžovací stavy
• Volitelná automatická kombinatorika zatěžovacích stavů
• Zohlednění vlastností materiálu (modul pružnosti, součinitel teplotní roztažnosti) buď při provozní teplotě (výchozí nastavení) nebo při referenční (montážní) teplotě materiálu
• Zohlednění přetvoření a vztlaku (Bourdonův jev)
• Interakce mezi nosnou konstrukcí a potrubním systémem

• Spektra odezvy podle různých norem
• Implementovány jsou následující normy:
  • EN 1998-1:2010 + A1:2013 (Evropská unie)
  • DIN 4149:1981-04 (Německo)
  • DIN 4149:2005-04 (Německo)
  • IBC 2000 (USA)
  • IBC 2009-ASCE/SEI 7-05 (USA)
  • IBC 2012/15 - ASCE/SEI 7-10 (USA)
  • IBC 2018 - ASCE / SEI 7-16 (USA)
  • ÖNORM B 4015:2007-02 (Rakousko)
  • NTC 2018 (Itálie)
  • NCSE-02 (Španělsko)
  • SIA 261/1:2003 (Švýcarsko)
  • SIA 261/1:2014 (Švýcarsko)
  • SIA 261/1:2020 (Švýcarsko)
  • O.G. 23089 + O.G. 23390 (Turecko)
  • SANS 10160-4 2010 (Jihoafrická republika)
  • SBC 301:2007 (Saudská Arábie)
  • GB 50011 - 2001 (Čína)
  • GB 50011 - 2010 (Čína)
  • NBC 2015 (Kanada)
  • DTR B C 2-48 (Alžírsko)
  • DTR RPA99 (Alžírsko)
  • CFE Sismo 08 (Mexiko)
  • CIRSOC 103 (Argentina)
  • NSR - 10 (Kolumbie)
  • IS 1893:2002 (Indie)
  • AS1170.4 (Austrálie)
  • NCh 433 1996 (Chile)
• K dispozici jsou následující národní přílohy pro EN 1998-1:
  • DIN EN 1998-1/NA:2011-01 (Německo)
  • ÖNORM EN 1991-1-1:2011-09 (Rakousko)
  • NBN - ENV 1998-1-1: 2002 NAD-E/N/F (Belgie)
  • ČSN EN 1998-1/NA:2007 (Česká republika)
  • NF EN 1998-1-1/NA:2014-09 (Francie)
  • UNI-EN 1991-1-1/NA:2007 (Itálie)
  • NP EN 1998-1/NA:2009 (Portugalsko)
  • SR EN 1998-1/NA:2004 (Rumunsko)
  • STN EN 1998-1/NA:2008 (Slovensko)
  • SIST EN 1998-1:2005/A101:2006 (Slovinsko)
  • CYS EN 1998-1/NA:2004 (Kypr)
  • BS EN 1998-1:2004:2008 (Velká Británie)
  • NS-EN 1998-1:2004 + A1:2013/NA:2014 (Norsko)
• Možnost zadání spekter odezvy uživatelem
• Použití spektra odezvy závislého na směru
• Příslušné vlastní tvary pro spektrum odezvy můžeme zadat ručně nebo nechat vybrat automaticky (lze použít 5%-pravidlo podle EC 8)
• Vygenerovaná náhradní statická zatížení jsou exportována do jednotlivých zatěžovacích stavů zvlášť pro každý modální příspěvek a pro každý směr
• Kombinace výsledků modální superpozicí (pravidlo SRSS a CQC) a superpozicí směrů (SRSS nebo pravidlo 100%/30%)
• Zobrazeny mohou být výsledky se znaménkem podle dominantního vlastního tvaru

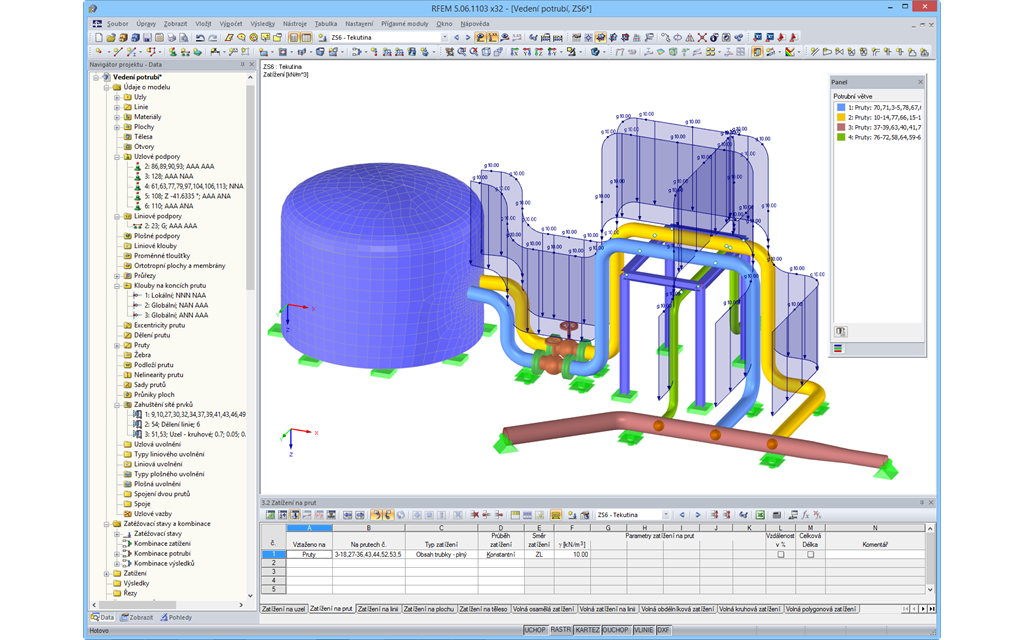

Po vytvoření modelu potrubních větví v programu RFEM pomocí modulu RF-PIPING a po zadání zatížení a jejich kombinací lze provést analýzu napětí v potrubí v přídavném modulu RF-PIPING Design.

Pro posouzení potrubních systémů lze vybrat všechny nebo pouze některé potrubní větve a příslušná zatížení, kombinace zatížení nebo výsledků. Databáze materiálů nabízí četné materiály, které vyhovují normám EN 13480-3, ASME B31.1-2012 a ASME B31.3-2012.

Po výpočtu se výsledky zobrazí v přehledně uspořádaných tabulkách, řazeny například po průřezech, potrubních větvích nebo po prutech. V programu RFEM lze také graficky znázornit využití a to na celém modelu. Lze tak rychle rozpoznat kritické nebo předimenzované oblasti.

Kromě vstupních údajů a výsledků včetně detailů posouzení uvedených v tabulkách lze do tiskového protokolu přidat libovolnou grafiku. Tím je zaručena srozumitelná a přehledná dokumentace. Navíc je k dispozici možnost podrobného nastavení obsahu protokolu a rozsahu výstupních dat pro jednotlivá posouzení.
