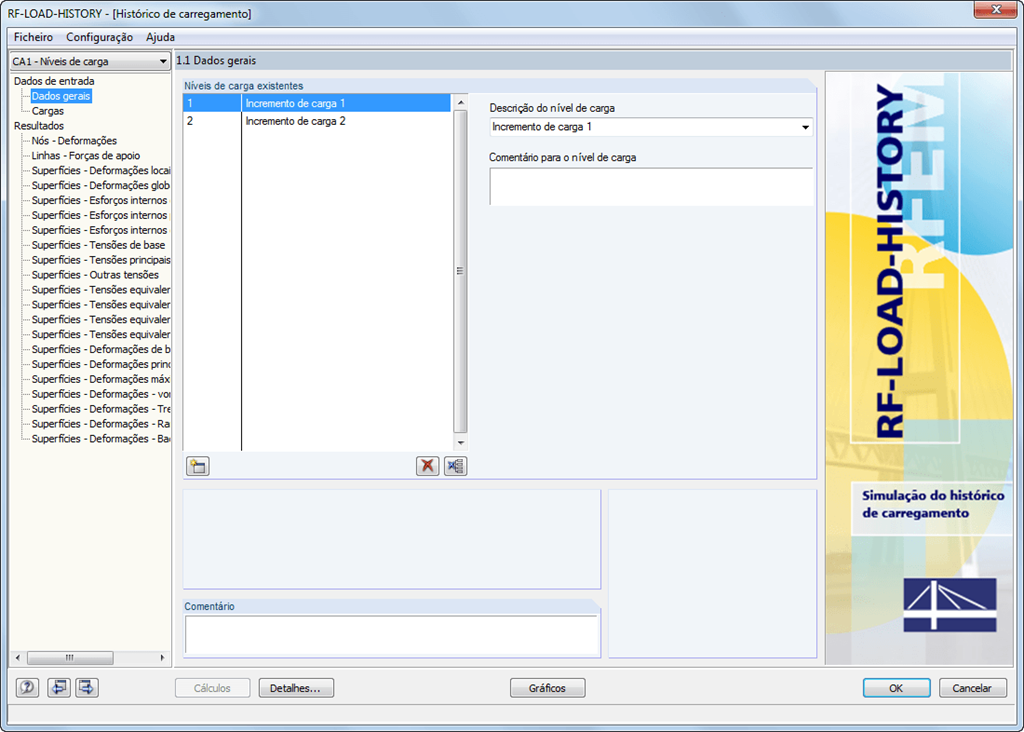

Depois de introduzir o modelo completo com as cargas no RFEM, prossegue-se com a entrada dos intervalos de carga com as respetivas descrições na primeira janela do módulo 1.1 Dados gerais.
De seguida, na janela 1.2 Carregamento, são atribuídos aos intervalos de carga os respetivos casos de carga, combinações de cargas e combinações de resultados. Existe a opção de os multiplicar por um fator de carga.
Seminário web
Seminário web
Função do programa
Função do programa
Função do programa
Após o cálculo bem-sucedido, é possível ver os resultados dos intervalos de carga diretamente nas tabelas do módulo adicional. É também possível avaliá-los graficamente no modelo estrutural.
A saída de resultados inclui, entre outros, deformações, tensões, esforços internos das superfícies, assim como deformações e tensões de sólidos. As combinações de resultados para cada intervalo de carga podem ser exportadas para o RFEM. Estas combinações envolventes podem ser utilizadas nos seguintes dimensionamentos em diferentes módulos adicionais do RFEM/RSTAB.
Todos os dados de entrada e resultados estão integrados no relatório de impressão, na secção do módulo adicional.
O cálculo é efetuado sucessivamente para cada intervalo de carga. As deformações permanentes (plásticas) de intervalos de carga anteriores são consideradas no cálculo dos seguintes intervalos de carga. Desta maneira, é também possível efetuar um cálculo com alívio da estrutura.
As cargas dos intervalos individuais são adicionadas (dependendo dos sinais) ao longo do processo de cálculo. O método de análise pode ser selecionado livremente (estático linear, segunda ordem, grande deformação e análise pós-crítica). Além disso, é possível um controlo global da configuração através do módulo adicional.
Depois de introduzir o modelo completo com as cargas no RFEM, prossegue-se com a entrada dos intervalos de carga com as respetivas descrições na primeira janela do módulo 1.1 Dados gerais.
De seguida, na janela 1.2 Carregamento, são atribuídos aos intervalos de carga os respetivos casos de carga, combinações de cargas e combinações de resultados. Existe a opção de os multiplicar por um fator de carga.
