RX-TIMBER Brace | Resultados

Em RX-TIMBER Brace, podem ser definidas as seguintes configurações para o cálculo:*Seleção dos dimensionamentos a serem realizados

• Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
• Ajustamento dos valores limite recomendados para verificação de deformação nos estados limite último e de utilização
• Definição livre de parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
• Consideração de não linearidades de materiais (barras que falham)

O tipo de verificação a ser efetuado pode ser definido nos parâmetros de controlo.

A entrada de dados da geometria ocorre como nos outros programas da família de RX-TIMBER, através de modelos. Com a seleção do tipo da forma da cobertura, é definida a geometria base, a qual depois pode ser ajustada pelo utilizador. Como material, pode ser selecionada numa biblioteca a classe de madeira desejada. Todas as classes de materiais especificadas na EN 1995-1-1 e nos anexos nacionais selecionados estão disponíveis para madeira laminada colada, frondosa e conífera. Existe ainda a possibilidade de gerar uma classe de resistência com parâmetros de material definidos pelo utilizador e assim expandir a biblioteca de materiais.

Como em contraventamentos de reforço também são utilizadas secções de aço, estão integradas na base de dados os tipos de aço mais frequentes. Por isso, para a entrada de secções, encontram-se igualmente disponíveis perfis laminados e soldados. As rigidezes de elementos de ligação podem ser consideradas na tabela 1.5 Ligações como rigidezes de molas de translação ou rotação. O programa trata estas rigidezes com uma rigidez dividida pelo coeficiente de segurança parcial para o dimensionamento do estado limite último e com um valor médio da rigidez para dimensionamento do estado limite de utilização. O carregamento pode ser introduzido diretamente como uma carga lateral (carga lateral equivalente), resultante de um dimensionamento de treliça.

O vento é aplicado automaticamente às quatro faces da estrutura. Adicionalmente, podem ser especificadas cargas definidas pelo utilizador, por exemplo, cargas concentradas de pilares (carga de encurvadura). De acordo com as cargas geradas, o programa cria automaticamente no fundo as combinações para o estado limite último, estado limite de utilização e proteção contra incêndio. As combinações geradas podem ser analisadas e, se necessário, ajustadas pelo utilizador.

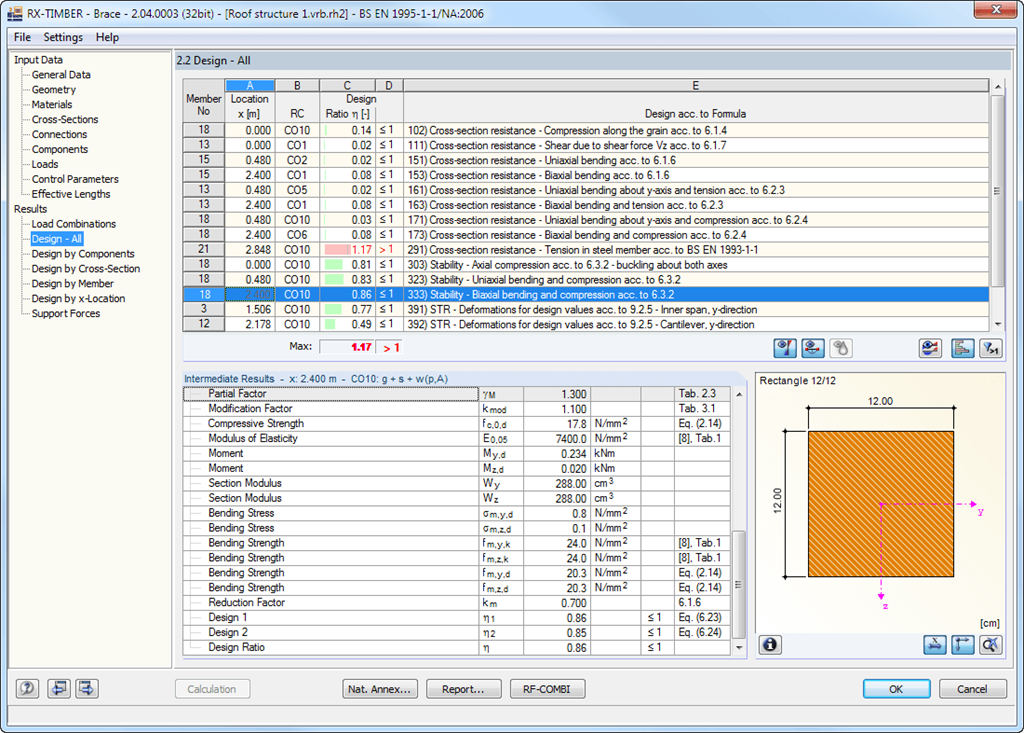

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
