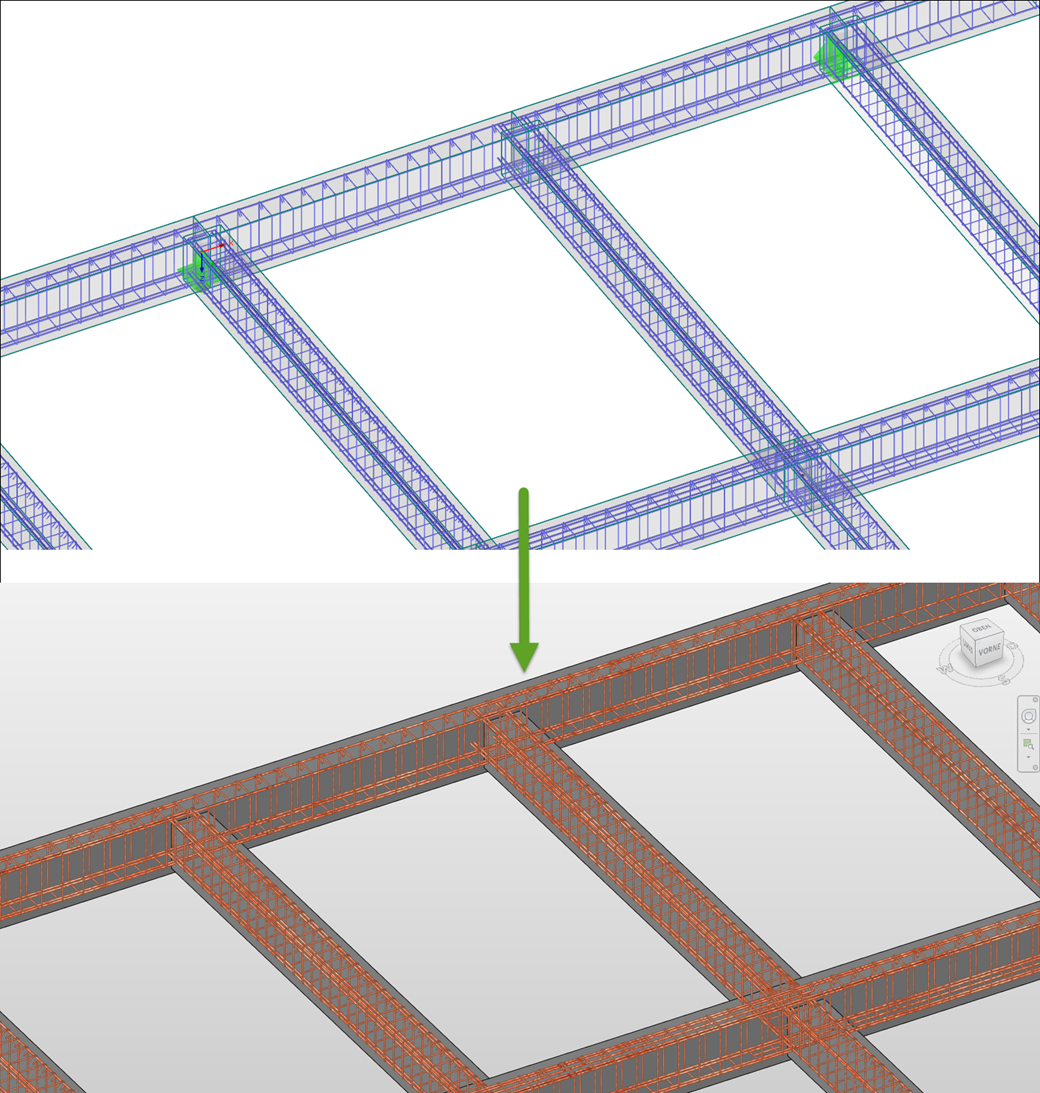

A proposta de armadura RF-/CONCRETE Members pode ser exportada para o Revit. Atualmente são suportadas secções retangulares e circulares.
Os varões de armadura podem ser modificados posteriormente no Revit.
Exportação de varões de armadura para o Revit
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Base de dados de conhecimento
Duração: 00:00:46 min
Base de dados de conhecimento
Duração: 00:00:51 min
Base de dados de conhecimento
Duração: 00:01:39 min
Base de dados de conhecimento
Duração: 00:01:09 min
Duração: 00:00:29 min
Base de dados de conhecimento
Duração: 00:00:37 min
Base de dados de conhecimento
Duração: 00:00:56 min
Base de dados de conhecimento
Duração: 00:00:42 min
Base de dados de conhecimento
Duração: 00:00:47 min
O dimensionamento de betão armado para situações de incêndio é realizado de acordo com o método simplificado basado na EN 1992-1-2, secção 4.2. Dabei wird die im Anhang B.2 beschriebene "Zonenmethode" benutzt: Der Querschnitt wird in eine Anzahl paralleler Zonen gleicher Dicke unterteilt und deren temperaturabhängige Druckfestigkeit ermittelt. Die reduzierte Tragfähigkeit bei Brandeinwirkung wird so durch einen verkleinerten Bauteilquerschnitt mit abgeminderten Festigkeiten abgebildet.
Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = fcm2 / fcm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.
Para carregamentos uniformemente distribuídos de acordo com a EN 1992-1-1 (Eurocódigo 2), a secção de dimensionamento para a armadura de corte pode ser colocada à distância d a partir da borda frontal do apoio. Assim, para a armadura de corte, a força de corte aplicada é reduzida para VEd,red. No entanto, para analisar a resistência ao corte máxima de cálculo VRd,máx, é aplicada a força de corte total.
O RF-CONCRETE Members para o RFEM ou o CONCRETE para o RSTAB propõem uma armadura criada automaticamente ao utilizador se a opção "Dimensionar a armadura existente" estiver selecionada na janela 1.6 "Armadura".
A proposta de armadura RF-/CONCRETE Members pode ser exportada para o Revit. Atualmente são suportadas secções retangulares e circulares.
Os varões de armadura podem ser modificados posteriormente no Revit.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
O módulo Dimensionamento de betão permite efetuar a verificação da resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
Com o módulo Dimensionamento de betão, pode realizar a verificação de fadiga para barras e superfícies de acordo com a EN 1992-1-1, Capítulo 6.8.
Para a verificação de fadiga, podem ser selecionados opcionalmente dois métodos ou níveis de verificação nas configurações de dimensionamento:
- Nível de verificação 1: critério simplificado de acordo com 6.8.6 e 6.8.7(2): o critério simplificado é realizado para combinações de ações frequentes de acordo com a EN 1992-1-1, Capítulo 6.8.6 (2) e EN 1990, Eq. (6.15b) com as cargas de tráfego relevantes no estado limite de utilização. Para o aço de armadura, é verificada uma gama de tensões máximas de acordo com 6.8.6. A tensão de compressão do betão é verificada através da tensão superior e inferior admissível de acordo com 6.8.7(2).
- Nível de verificação 2: verificação da tensão equivalente do dano de acordo com 6.8.5 e 6.8.7(1) (verificação de fadiga simplificada): a verificação utilizando as gamas de tensões equivalentes de danos é realizada para a combinação de fadiga de acordo com a EN 1992-1-1, Capítulo 6.8.3, Eq. (6.69), com a ação cíclica Qfat especificamente definida.
Quando comparo o cálculo de deformação nos módulos adicionais RF-CONCRETE com o de outro programa de cálculo, obtenho resultados divergentes. Qual poderá ser a razão para isto?
Apenas consigo selecionar armaduras com distribuição à volta para o dimensionamento de uma secção retangular. Qual é a razão disso?
Recentemente adquiri o RSTAB com o módulo adicional CONCRETE. Posso utilizá-lo para realizar uma verificação de estabilidade a pilares de betão armado?
Porque é que o RF-CONCRETE Members ou o CONCRETE determinam uma armadura existente significativamente mais alta do que a armadura necessária?
Ao calcular deformações no RF-CONCRETE Members, recebo desvios no diagrama de deformações. Porquê?
Porque é que não consigo apresentar os resultados detalhados no RF‑CONCRETE Members?
