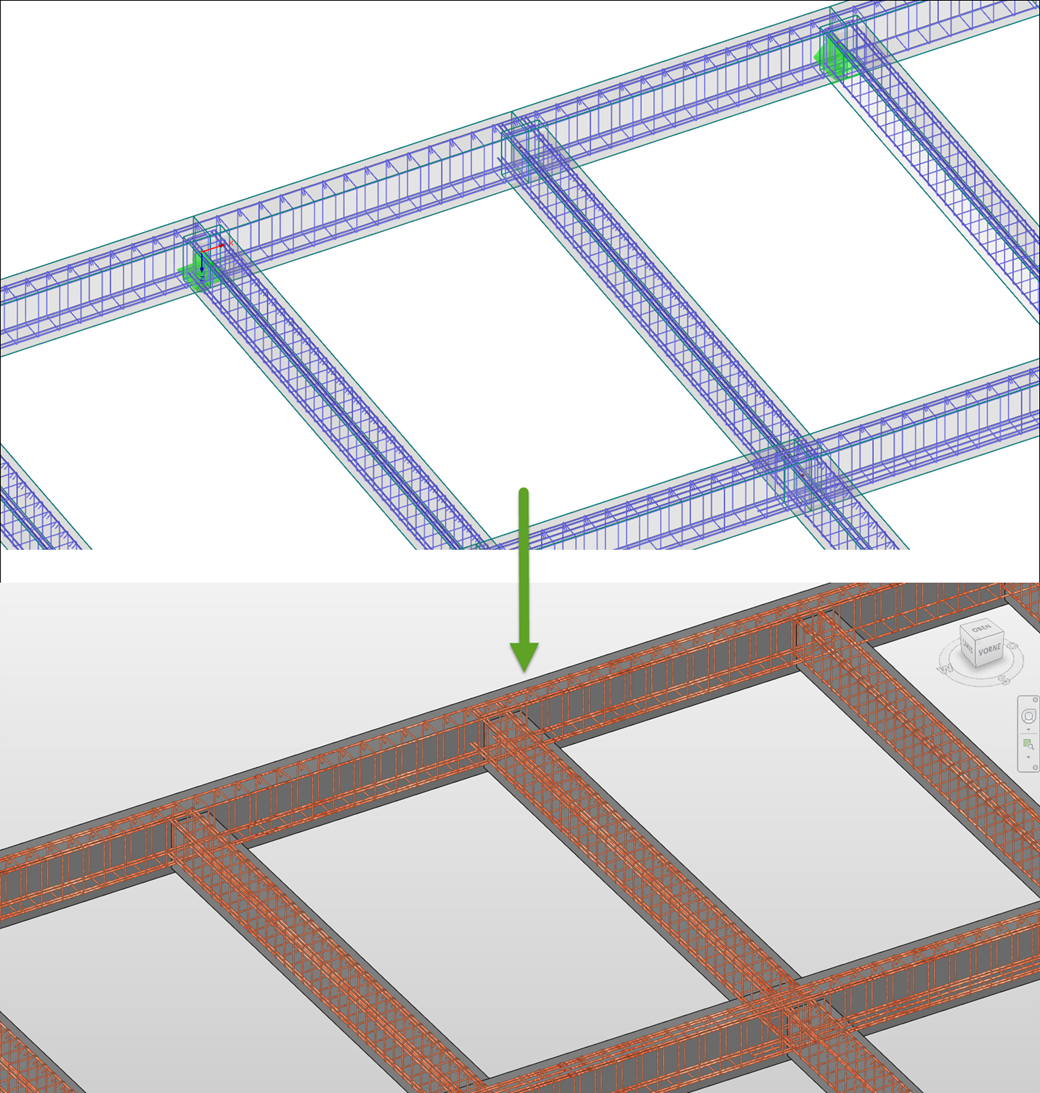

Propozycja zbrojenia z RF-/CONCRETE Members może zostać wyeksportowana do Revit. Aktualnie obsługiwane są przekroje prostokątne i okrągłe.
Pręty zbrojeniowe można modyfikować w programie Revit.
Eksport zbrojenia prętowego do programu Revit
