- Para criar um novo modelo de ligação, tem de selecionar um nó no modelo do RFEM
- Após a seleção de um nó, as barras ligadas ao nó são automaticamente reconhecidas e atribuídas

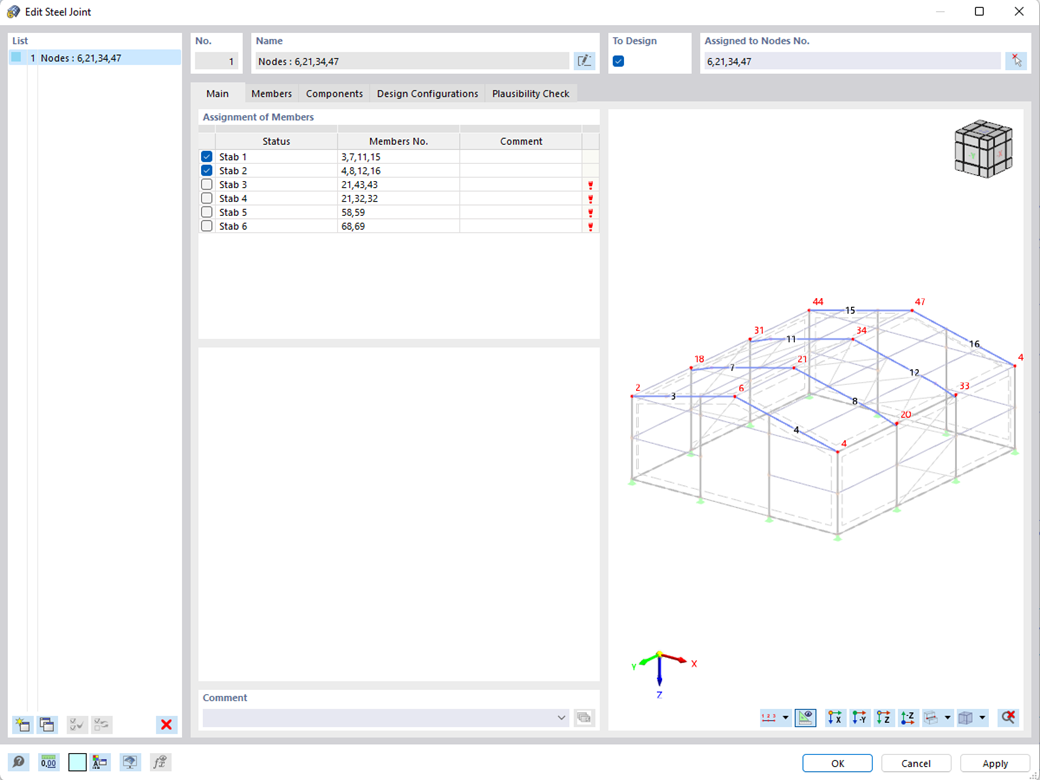

- Na janela para atribuir barras, seleccione as que serão atribuídas à ligação
- As barras assinaladas por nós são exibidas na janela de pré-visualização à direita
- As ligações podem ser modeladas para vários nós numa estrutura.
- Para as configurações das barras, selecione as que serão suportadas
Selecione nós e barras para a nova ligação | Ligações de aço
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativoNo módulo {%="#/pt/produtos/software-aef-rfem/modulos-para-rfem-6/ligacoes/ligacoes-de-aco/ligacoes-de-aco/entrada-de-aco]] , tem a opção de considerar o pré-esforço dos parafusos na análise de todos os componentes.
O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Ir para o vídeo explicativoNo módulo Ligações de aço, pode dimensionar ligações de barras com secções compostas. Além disso, pode realizar verificações de ligações para quase todas as secções de parede fina na biblioteca do RFEM.
Ir para vídeo explicativoLigação complexa de vigas horizontais a pilar e ligação de diagonais da armadura
O modelo de ligação foi modelado utilizando cerca de 50 componentes. O modelo foi criado de acordo com o exemplo real utilizado na estrutura.
