- Pour un nouveau modèle d'assemblage, vous devez sélectionner un nœud dans le modèle RFEM
- Après avoir sélectionné un nœud, les barres connectées au nœud sont automatiquement reconnues et assignées

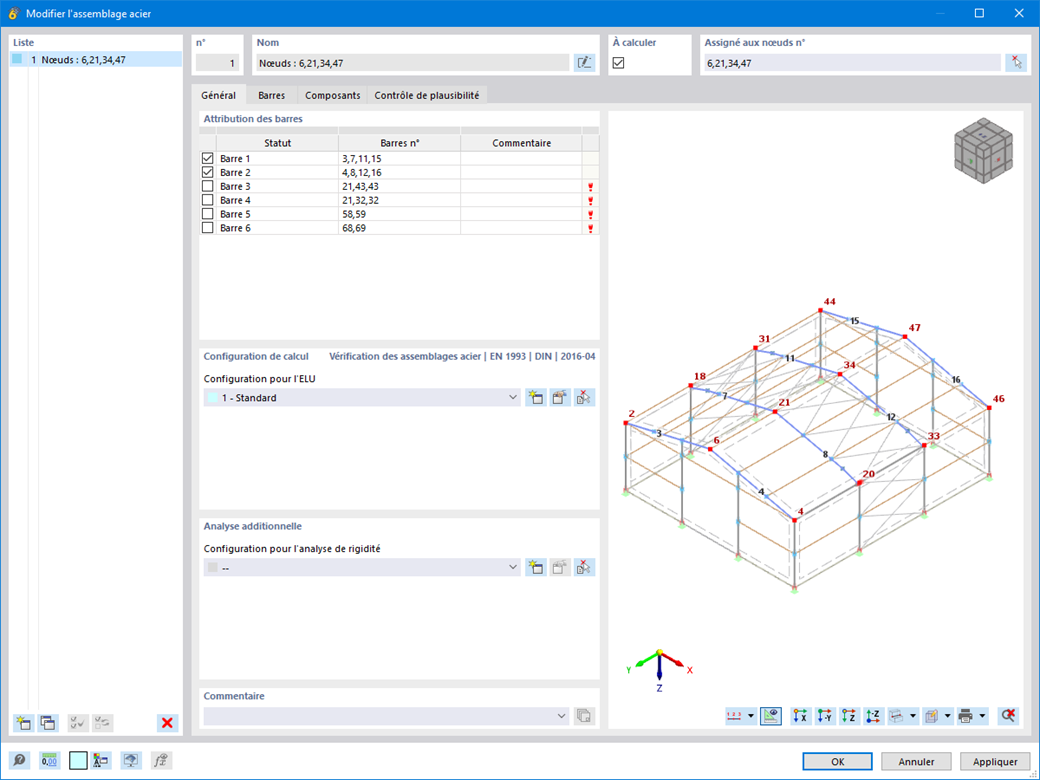

- Dans la fenêtre d'assignation des barres, sélectionnez celles qui seront assignées à l'assemblage
- Les barres qui ont été cochées sont affichées dans la fenêtre d'aperçu à droite
- Dans une structure, les assemblages peuvent être modélisés pour plusieurs nœuds.
- Pour les paramètres de barre, sélectionnez ceux à prendre en charge
Sélectionner les nœuds et les barres pour le nouvel assemblage | Assemblages acier
Dans le module complémentaire Assemblages acier, vous avez la possibilité d'assembler des sections creuses circulaires à l'aide de cordons de soudures.
Les sections circulaires peuvent être assemblées entre elles ou à des composants structuraux plats. Les arrondis des sections standardisées et à parois minces peuvent également être assemblés à l'aide d'un cordon de soudure.
Le module complémentaire Assemblages acier permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicativeDans le module complémentaire Assemblages acier , vous avez la possibilité de considérer la précontrainte des boulons dans l'analyse pour tous les composants.
La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
Accéder à la vidéo explicativeLe module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
