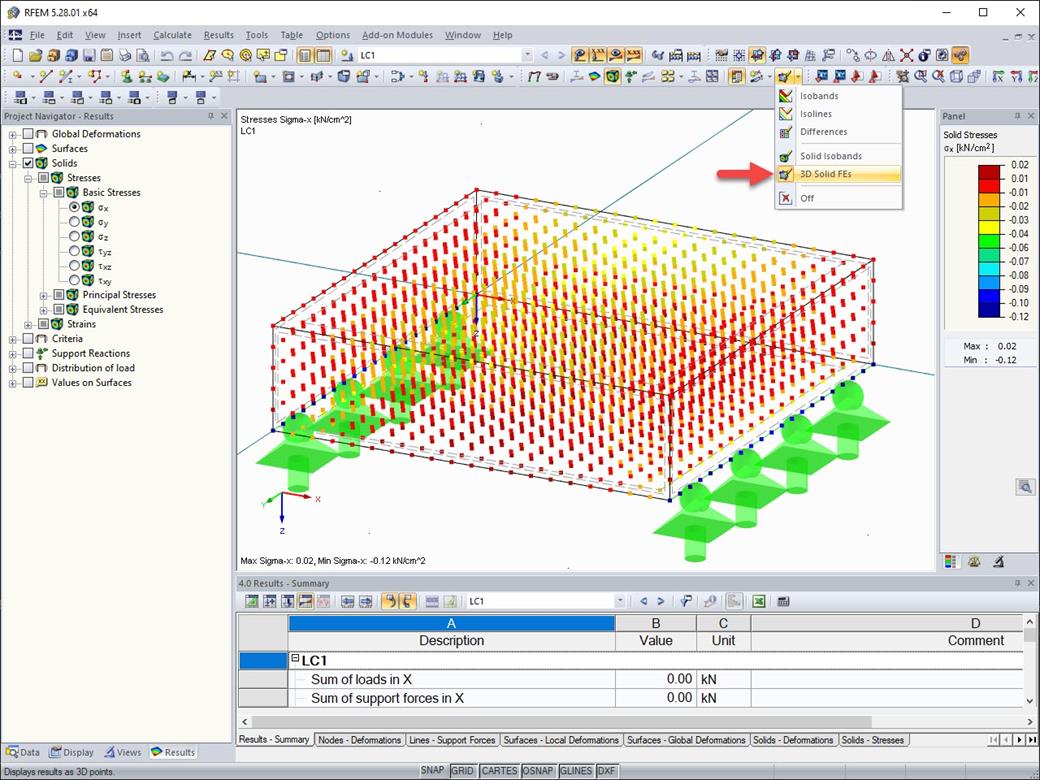

Os resultados das tensões de sólido podem ser representados como pontos 3D coloridos nos elementos finitos.
Representação dos resultados em sólidos
