Norma ASCE 7-22 [1] , secção. 12.9.1.6 especifica quando os efeitos P-delta devem ser considerados ao realizar uma análise de espectro de resposta modal para o dimensionamento sísmico. Na NBC 2020 [2], enviados. 4.1.8.3.8.c fornece apenas um curto requisito para que os efeitos de deslocamento devido à interação das cargas de gravidade com a estrutura deformada sejam considerados. Portanto, pode haver situações em que os efeitos de segunda ordem, também conhecidos como P-delta, devem ser considerados ao realizar uma análise sísmica.

• Consideração do comportamento de componente não linear utilizando articulações de plástico padrão para aço (FEMA 356, EN 1998-3) e comportamento de material não linear (alvenaria, aço - bilinear, curvas de trabalho definidas pelo utilizador)
• Importação direta de massas de casos ou combinações de carga para aplicação de cargas verticais constantes
• Especificações definidas pelo utilizador para a consideração de cargas horizontais (padronizadas para uma forma própria ou uniformemente distribuídas sobre a altura das massas)
• Determinação de uma curva pushover com critério limite selecionável para o cálculo (colapso ou deformação limite)
• Transformação da curva pushover em espectro de capacidade (formato ADRS, sistema de um grau de liberdade)
• Bilinearização do espectro de capacidade de acordo com EN 1998‑1:2010 + A1:2013
• Transformação do espectro de resposta aplicado no espectro necessário (formato ADRS)
• Determinação do deslocamento objetivo de acordo com o EC 8 (método N2 de acordo com Fajfar 2000)
• Comparação gráfica da capacidade e do espectro necessário
• Avaliação gráfica dos critérios de aceitação de articulações plásticas predefinidas
• Apresentação dos resultados dos valores utilizados no cálculo iterativo do deslocamento de destino
• Acesso a todos os resultados da análise estrutural nos níveis de carga individuais

Durante o cálculo, a carga horizontal selecionada é aumentada por incrementos de carga. É realizada uma análise estática não linear para cada intervalo de carga até atingir a condição limite especificada.

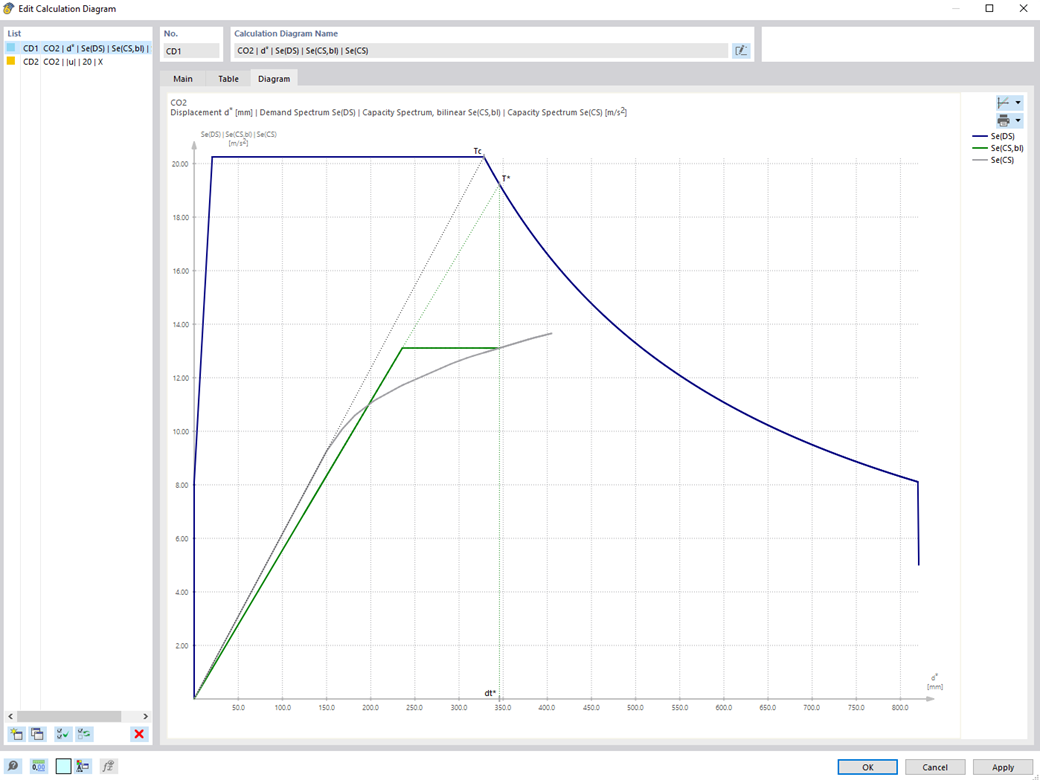

Os resultados da análise pushover são vastos. Por um lado, a estrutura é analisada quanto ao seu comportamento de deformação. Isto pode ser representado por uma linha de força-deformação do sistema (uma curva de capacidade). Por outro lado, o efeito de espectro de resposta pode ser apresentado na visualização ADRS (espectro de resposta de aceleração-deslocamento). O deslocamento de destino é determinado automaticamente no programa com base nestes dois resultados. O processo pode ser avaliado graficamente e em tabelas.

Os critérios de aceitação individuais podem então ser avaliados graficamente (para o próximo incremento de carga do deslocamento fixado, mas também para todos os outros incrementos de carga). Os resultados da análise estática também estão disponíveis para os intervalos de tempo individuais.

Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
