As paredes de corte e as vigas-parede do modelo do edifício estão disponíveis como objetos independentes nos módulos de dimensionamento. Desta forma, é possível uma filtragem mais rápida dos objetos nos resultados, bem como uma melhor documentação no relatório de impressão.

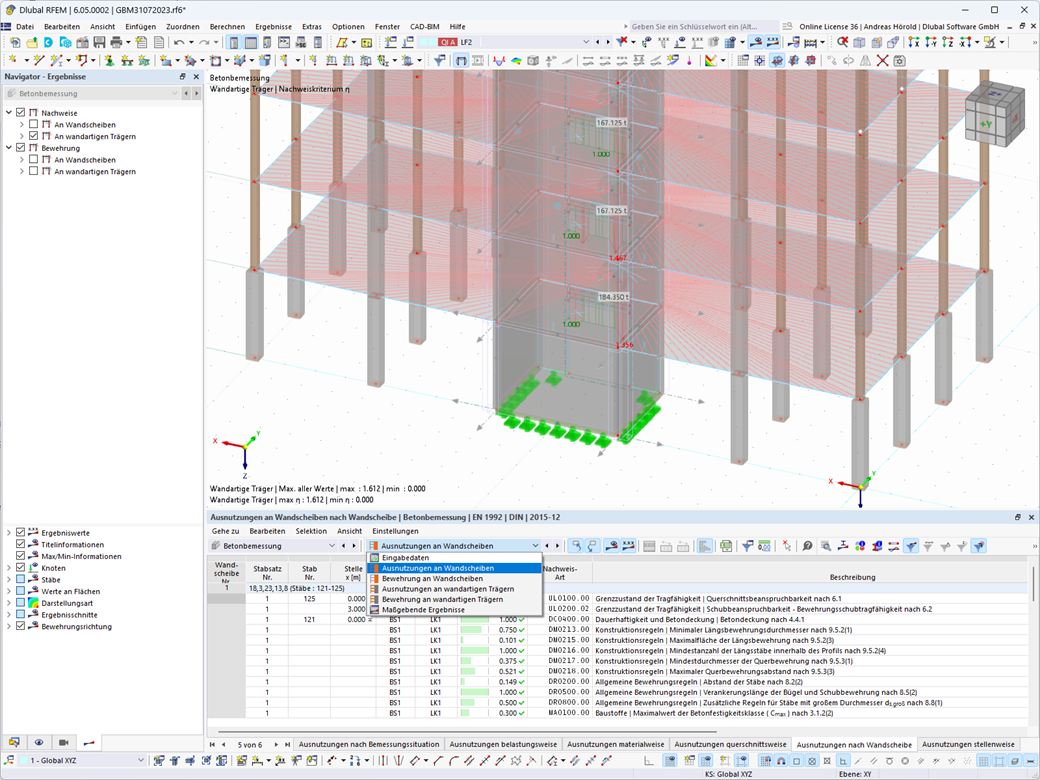

Tabelas de resultados para paredes de corte e vigas em vão
