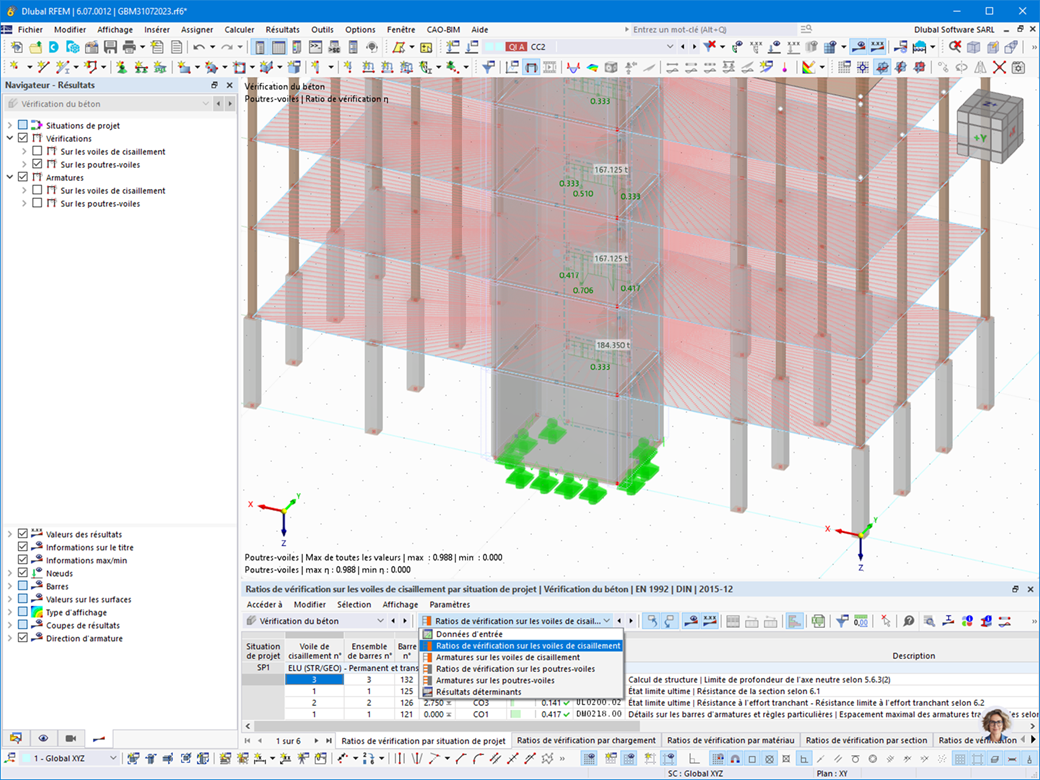

Les voiles de cisaillement et les poutres-voiles du modèle de bâtiment sont disponibles comme objets indépendants dans les modules complémentaires de vérification. Cela permet un filtrage plus rapide des objets dans les résultats ainsi qu'une meilleure documentation dans le rapport d'impression.
Tableaux de résultats pour les voiles de cisaillement et les poutres-voiles
